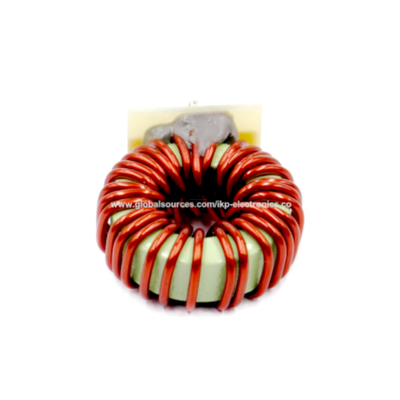

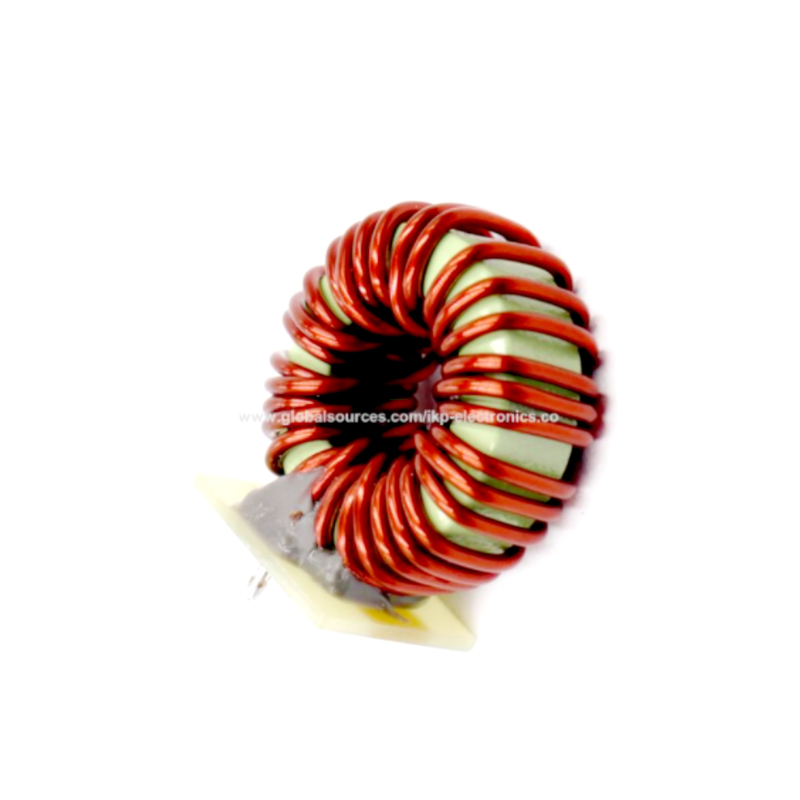

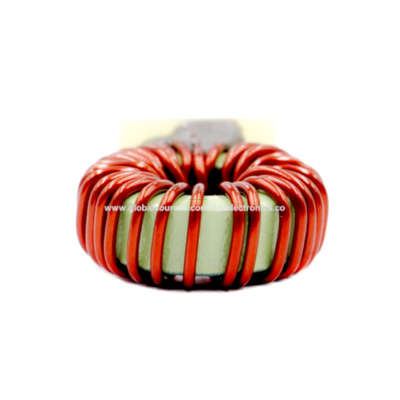

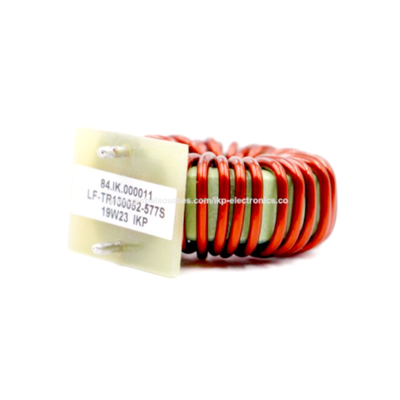

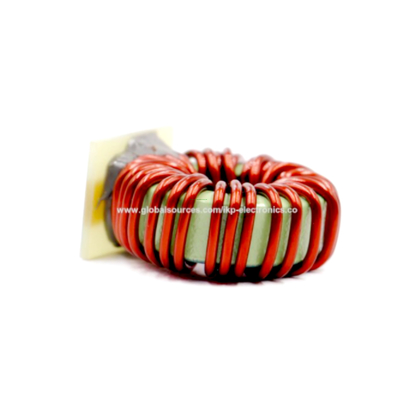

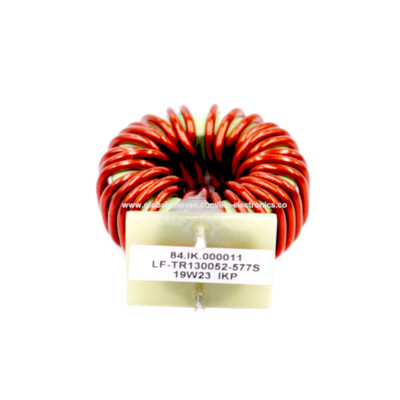

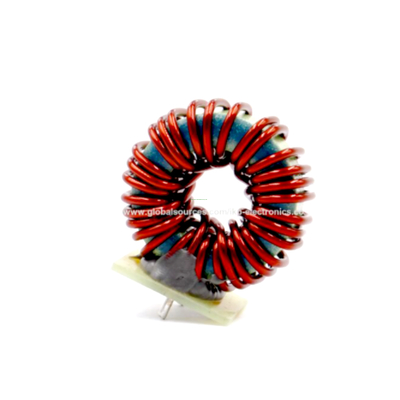

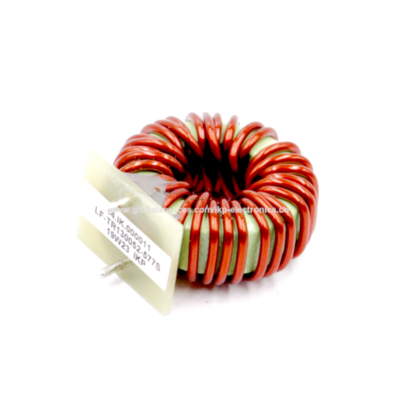

Filtro a linea toroidale con bobina di soffocamento a modalità differenziale comune

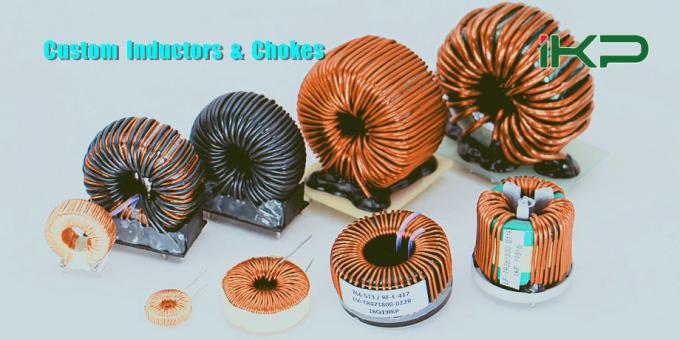

È disponibile una vasta gamma di induttori di modo comune toroidali, vengono utilizzati tutti i tipi di materiali e in particolare il materiale nanocristallino che consente una gamma standard da 0,3 A fino a 50 A e molto di più su prodotti progettati su misura. Sono disponibili tutti i montaggi, verticali, orizzontali, bobina nuda e una nuova gamma di induttori di potenza SMD.

Caratteristiche:

3.

Specifiche elettriche:@25 C .

1). Corrente nominale: 2.5A .

2). OCL :Pin(1-2/3-4/5-6) =3.8mH土35%@10kHz0.1V

3). DCR:Pin(1-2/3-4/5-6)=TBDmQ max

4).Hipot:WDG a WDG 1. 5kVac 50Hz 3Secondi 3mA max, nessun f lashover

5). Sistema di isolamento: Classe B 130°C

6). Temperatura di stoccaggio: -10°C a 40°C

7). Temperatura di esercizio: -40C a 130°C

8). Specifiche elettriche e meccaniche testate al 100%

9). Conforme a RoHS

Note:

1). Sistema di isolamento: Classe B 130°C

2) . Temperatura di stoccaggio: -10°C a 45°C

3). Temperatura di esercizio: -40°C a 125°C

4). Specifiche elettriche e meccaniche testate al 100%

5). Conforme a RoHS

Applicazioni:

Elettronica di potenza

Filtro di ingresso linea di alimentazione

Soppressione delle interferenze radio nei motori

Soppressione del rumore di modo comune

Convertitore di frequenza

Alimentatori

Stazioni di ricarica
