Casa ProdottiInduttanze di modo comune

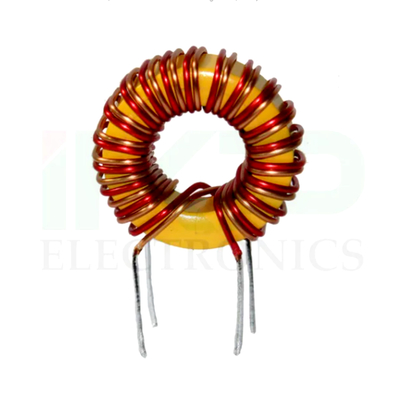

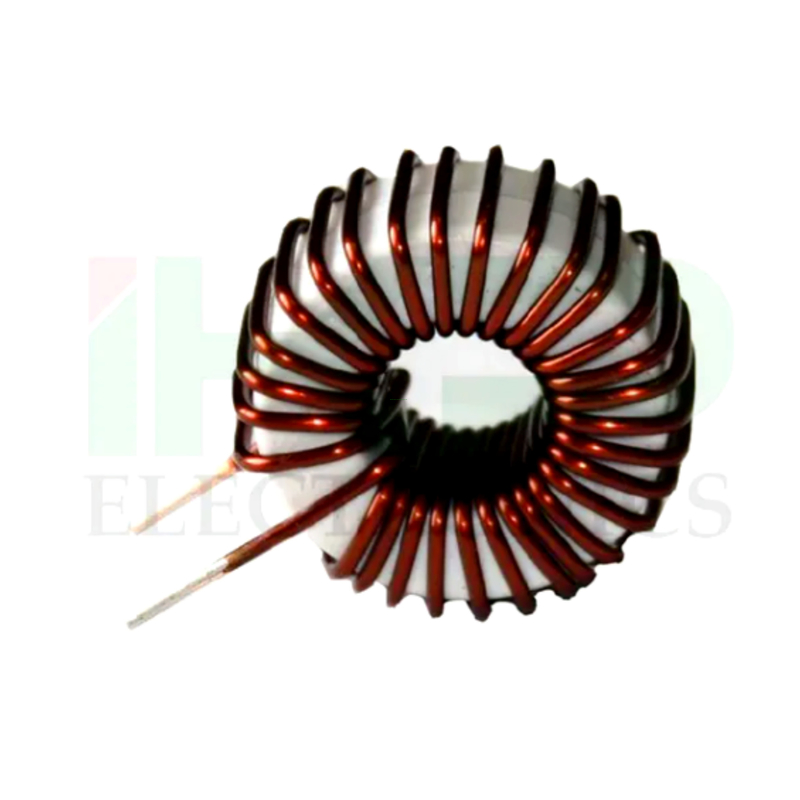

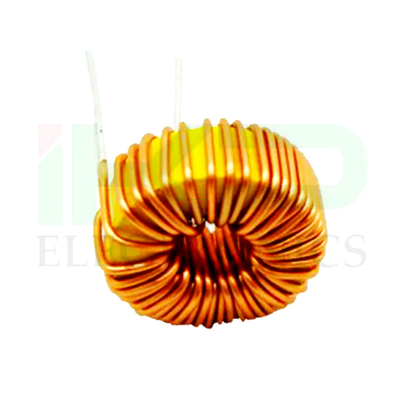

Induttore di filtro del nucleo di ferrite in modalità comune

Induttore di filtro del nucleo di ferrite in modalità comune

    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor

    Dettagli:

    Luogo di origine: Cina
    Marca: IKP
    Certificazione: CE/UL/REACH/ROHS
    Numero di modello: IKP-ACL-058

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1000
    Prezzo: 0.06-0.08
    Imballaggi particolari: Cartucce
    Tempi di consegna: 10-15 giorni
    Termini di pagamento: L/C, T/T
    Capacità di alimentazione: 100,000/settimana
    Contattaci
    Descrizione di prodotto dettagliata

    Informazioni di base.

    Modello N.O.
    IKP-ACL-058
    Frequenza di lavoro
    Alta frequenza
    Struttura dell'avvolgimento
    Coil a più strati
    Natura dell'operazione
    Coil di soffocamento
    Struttura del magnetizzatore
    Capole di rame
    Ampia gamma di applicazione
    Struscio
    Forma di imballaggio
    Generici
    Marchio
    Produttori OEM
    Valore dell'induttore
    Induttore variabile
    Pacchetto di trasporto
    Cartone, pallet
    Origine
    Cina
    Codice S.A.
    8504500000
    Capacità di produzione
    5000000 PCS/anno

    Descrizione del prodotto

    Induttore di filtro del nucleo di ferrite in modalità comune

    Caratteristiche
    1. avvolgimenti separati per la capacità minima di avvolgimento
    2. avvolgimenti a uno strato per l'impedenza di modalità comune più elevata nel più ampio intervallo di frequenza
    3. Adatto da 50 Hz a 500 KHz
    4. Spacer fornisce 1-3 mm di distanza di trascinamento per UL, CSA, conformità IEC
    5Tutti i materiali utilizzati sono riconosciuti UL94-VO
    6Temperatura di funzionamento:-55 °C a + 105 °C
    7Disponibile in montatura verticale o orizzontale
    8. Disponibile in montaggio a testa verticale per la facilità di assemblaggio del PCB
    9. Facile montaggio della tavola FR-4 Buona resistenza alle vibrazioni

    Applicazione
    1Reattore AC a bassa frequenza
    2. Sistema di energia solare
    3Sistema di condizionamento dell' energia
    4. Sistema di energia eolica
    5. Macchina di azionamento automatico
    6. riscaldatore a induzione
    7. Saldatrice
    8Industria della carta
    9. RFI Soppressione di soffocamento
    10. convertitori DC/DC
    11Dispositivi IP e OP

    Parametri di prestazione fisica ed elettrica
    Induttore di filtro del nucleo di ferrite in modalità comune
    Parte N.O. Induttanza (mH)
    @ 1 KHz    		 IDC ((A)
    (Max)    		 DCR (mΩ)
    (Max)    		 Montaggio Dimensione ((mm)

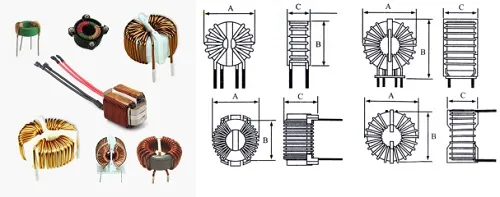

    Dimensione della bobina A×B×C
    220-65-23.5 0.065 23.5 0.9 Verticale 26 × 26 × 18
    220--100-19 0.100 19.0 1.3 Verticale 28×26×18
    220-180-15 0.180 15.0 2.5 Verticale 28 × 26 × 20
    220-470-12 0.470 12.0 4.0 Verticale 28×26×18
    220-880-9 0.880 9.0 6.5 Orizzontale 28×30×20
    220-1000-3.2 1.000 3.2 15.3 Verticale 26×26×17
    220-1180-7.5 1.180 7.5 12.5 Orizzontale 26 × 28 × 20
    220-1500-2 1.500 2.0 18.0 Verticale 26 × 26 × 18
    220-1800-5 1.800 5.0 50.0 Orizzontale 26 × 28 × 18
    220-2200-5 2.200 5.0 40.0 Verticale 26 × 26 × 19
    250-200-15 0.200 15.0 5.0 Orizzontale 30 × 28 × 15
    250-200-18 0.200 18.0 5.0 Verticale 30 × 28 × 15
    250-300-15 0.300 15.0 7.3 Orizzontale 30×32×18
    250-300-15A 0.300 15.0 7.3 Verticale 38 × 28 × 17
    250-425-8 0.425 8.0 4.26 Verticale 32×30×21
    250-600-9 0.600 9.0 10.0 Orizzontale 30 × 30 × 18
    250-600-9A 0.600 9.0 10.0 Verticale 30 × 28 × 19
    250-1000-8 1.000 8.0 20.0 Verticale 30 × 28 × 13
    250-3500-1.5 3.500 1.5 80.0 Orizzontale 30×32×16
    250-3700-4 3.700 4.0 70.0 Verticale 30×32×17


    Parametri di prestazione fisica ed elettrica
    Parte N.O. Induttanza (mH)
    @ 1 KHz    		 IDC ((A)
    (Max)    		 DCR (mΩ)
    (Max)    		 Montaggio Dimensione ((mm)
    Dimensione della bobina A×B×C
    310-100-30 0.100 30.0 3.0 Orizzontale 38×40×18
    310-100-30A 0.100 30.0 3.0 Verticale 36 × 36 × 15
    310-150-20 0.150 20.0 3.4 Orizzontale 36 × 36 × 16
    310-150-20A 0.150 20.0 3.4 Verticale 38 × 38 × 18
    310-150-30 0.150 30.0 3.5 Verticale 38 × 38 × 19
    310-200-15 0.200 15.0 5.0 Verticale 38 × 38 × 18
    310-200-18 0.200 18.0 5.0 Orizzontale 38 × 38 × 19
    310-280-13 0.280 13.0 2.9 Verticale 28×26×18
    310-580-13 0.580 13.0 10.0 Verticale 38 × 38 × 18
    310-7200-2.5 7.200 2.5 93.0 Orizzontale 38×40×18
    310-11000-1.5 11.000 1.5 184.0 Verticale 40×40×19
