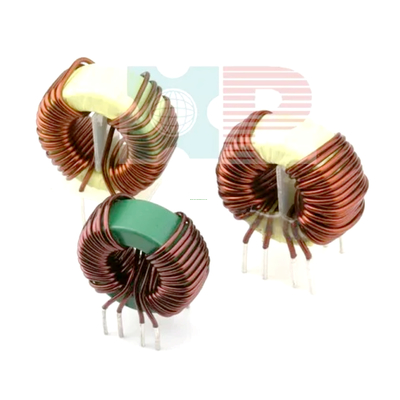

Name: Induttore di stretta di potenza in modalità comune (nucleo CSC)
Brand: IKP Electronics Co., Ltd.
SKU: IKP-ACL1516-1.8M
Price: 0.40 USD
Availability: InStock

Casa Prodotti Induttanze di modo comune

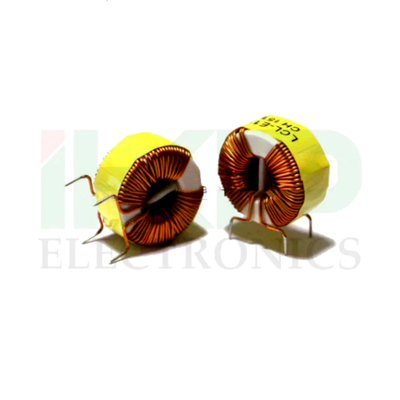

Induttore di stretta di potenza in modalità comune (nucleo CSC)

Power Common Mode Choke Inductor (CSC core)

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	IKP-ACL1516-1.8M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	0.40-0.50
Imballaggi particolari:	Cartucce
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base.

Modello N.O.

IKP-ACL1516-1.8MH

Frequenza di lavoro

Alta frequenza

Struttura dell'avvolgimento

Coil a più strati

Natura dell'operazione

Coil di soffocamento

Struttura del magnetizzatore

Nanocristallina

Ampia gamma di applicazione

Alta frequenza

Forma di imballaggio

Cartucce

Marchio

Produttori OEM

Valore dell'induttore

Induttore variabile

Core

Nanocristallina

Pacchetto di trasporto

Cartone/tubo

Specificità

Rohs, ISO9001

Marchio

IKP ELEC

Origine

Hefei, Anhui

Codice S.A.

85045000

Capacità di produzione

50, 000 PCS/settimana

Descrizione del prodotto

Caratteristiche elettriche (temperatura: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Induttanza (a 10kHz 0,05V): L2-7 = L3-6 = 6,8mh + 50%/-30%
2) Resistenza: DCR2-7 = DCR3-6 = 250mΩ massimo
3) Hi-pot: da N1 a N2: 1500V AC, 3mA, 60s

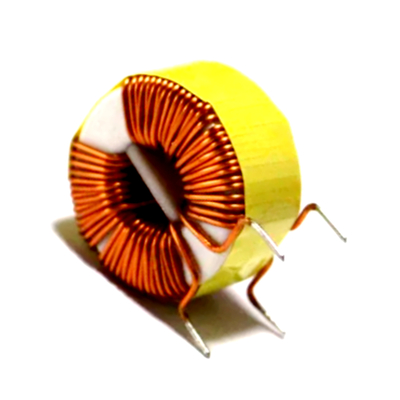

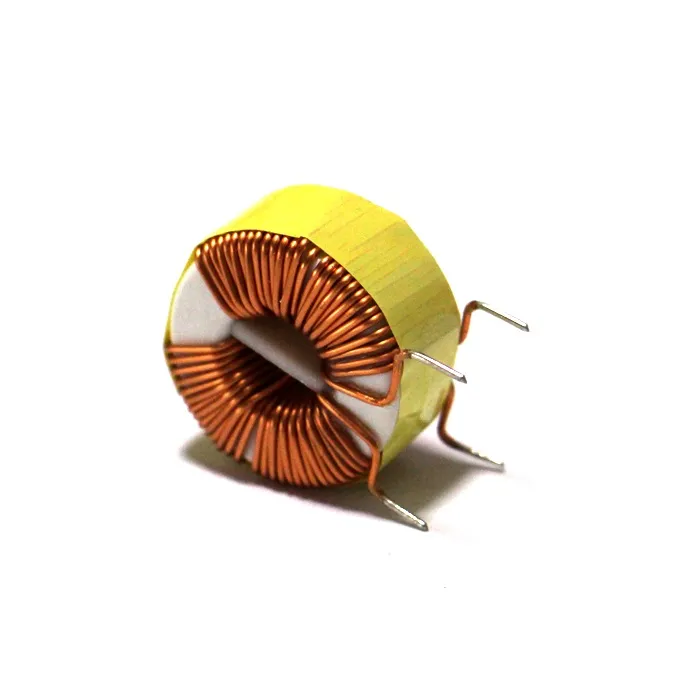

Induttore di stretta di potenza in modalità comune (nucleo CSC)

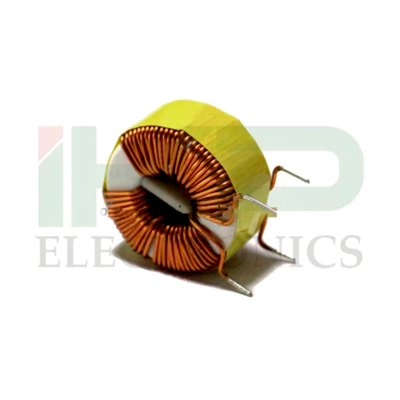

Induttore di stretta di potenza in modalità comune (nucleo CSC)

Lista dei materiali:
1 Core: T14x9x5 TS10 TDG o EQU
2 fili: UEW poliuretano 130C tai-i fili e cavi elettrici Co Ltd, E85640
3 PCB: FR-4 1,5x9x5
4 Caso
5 Epoxi: 6020H pozzi materiale elettronico Co Ltd, E2296335

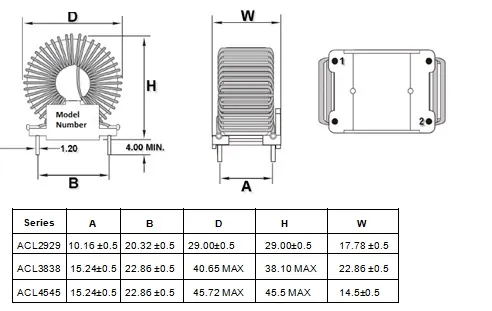

Numero della parte	L@0Amps DC (MH) ± 20%	MaxRDC.	Suggerito Corrente (Amperi)
ACL2929-0.2MH	0.20	.005	5.5
ACL2929-0.8MH	0.80	.006	5.5
ACL2929-1.8MH	1.80 2.45	.008	5.5
ACL2929-3.2MH	3.20	.010	5.5
ACL2929-5.0MH	5.00	.012	5.0
ACL2929-7.2MH	7.20	.014	5.0
ACL2929-9.8MH	9.80	.016	5.0
ACL2929-12.8MH	12.80	.020	5.0
ACL2929-16.2MH	16.20	.024	5.0
ACL2929-20.0MH	20.00	.028	5.0
ACL2929-24.2MH	24.20	.032	5.0
ACL2929-28.8MH	28.80	.034	5.0
ACL2929-33.8MH	33.80	.038	5.0
ACL2929-39.2MH	39.20	.046	5.0
ACL2929-45.0MH	45.00	.056	4.5
ACL2929-51.2MH	51.20	.062	4.5
ACL2929-57.8MH	57.80	.090	3.5
ACL2929-64.8MH	64.80	.100	3.5
ACL2929-57.0MH	57.00	.120	3.5
ACL2929-80.0MH	80.00	.180	2.0

Numero della parte	L@0Amperi D.C. ((μH) ± 20%	Max. RDC.()	Suggerito Classificato Corrente (Amperi)
ACL-3838-0.095MH	1.2	.004	6.0
ACL- 3838-0.38MH	2.0	.005	5.5
ACL-3838-0.855MH	3.3	.006	5.5
ACL- 3838-1.52MH	4.7	.007	5.5
ACL- 3838-2.375MH	6.8	.008	5.5
ACL-3838-3.420MH	8.2	.010	5.5
ACL-3838-4.655MH	10	.012	5.5
ACL- 3838-6.080MH	12	.013	5.0
ACL-3838-7.695MH	15	.014	5.0
ACL- 3838-9.500MH	18	.016	5.0
ACL- 3838-11.495MH	22	.016	5.0
ACL- 3838-13.680MH	27	.018	5.0
ACL-3838-16.055MH	33	.020	5.0
ACL-3838-16.055MH	39	.021	5.0
ACL-3838-18.620MH	47	.023	5.0
ACL- 3838-21.375MH	56	.025	5.0
ACL-3838-24.320MH	68	.030	5.0
ACL- 3838-27.455MH	82	.032	5.0
ACL-3838-30.780MH	100	.034	5.0
ACL- 3838-34.295MH	120	.037	5.0
ACL-3838-38.000MH	150	.043	5.0
ACL- 3838-45,980MH	180	.048	5.0
