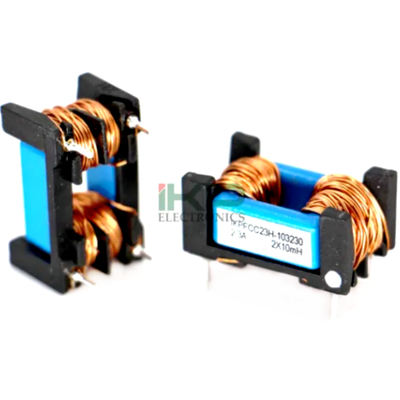

Name: Induttore di filtro per linee di struscio in modalità comune di corrente alternata con nucleo di telaio (2.3A, 10mH)
Brand: IKP Electronics Co., Ltd.
SKU: FCC23H-103230-5
Price: 0.45 USD
Availability: InStock

Casa Prodotti Induttanze di modo comune

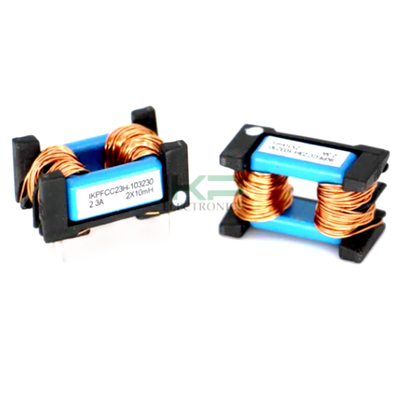

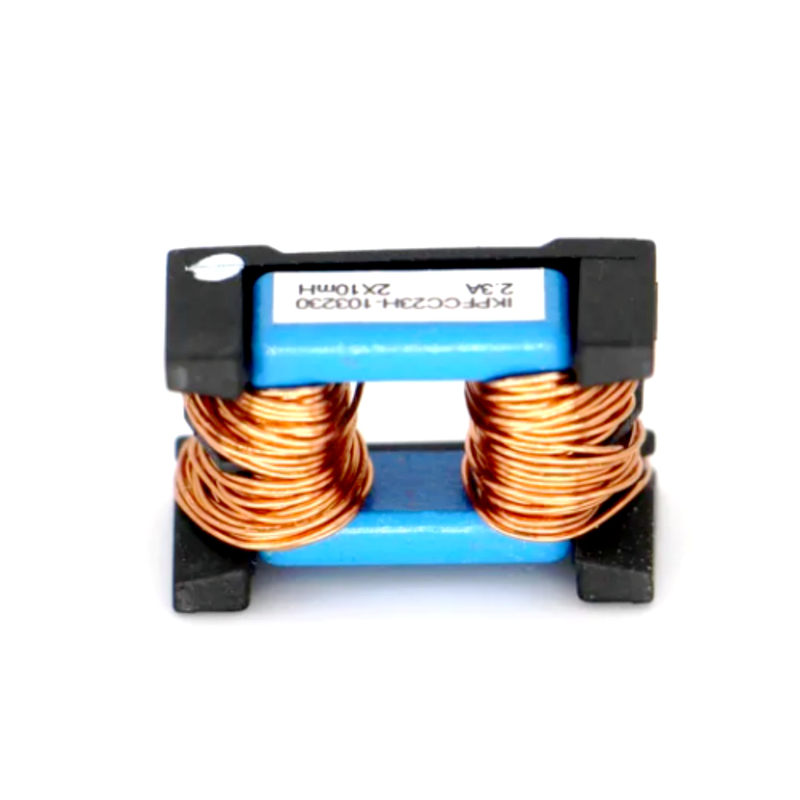

Induttore di filtro per linee di struscio in modalità comune di corrente alternata con nucleo di telaio (2.3A, 10mH)

AC Power Common Mode Choke Line Filter Inductor with Frame Core (2.3A, 10mH)

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	FCC23H-103230-5

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	0.45-0.65
Imballaggi particolari:	Cartucce
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base.

Modello N.O.

FCC23H-103230-5

Frequenza di lavoro

Alta frequenza

Struttura dell'avvolgimento

Coi single coil

Natura dell'operazione

Coil di soffocamento

Struttura del magnetizzatore

Fabbricazione a partire da materiali di cui all'allegato II

Ampia gamma di applicazione

Struscio

Forma di imballaggio

Coili di alimentazione

Marchio

Ikp

Valore dell'induttore

Induttore variabile

OEM/ODM

Secondo le richieste dei clienti

Fabbricazione

Apertura indipendente della muffa

Pacchetto di trasporto

Cartucce

Specificità

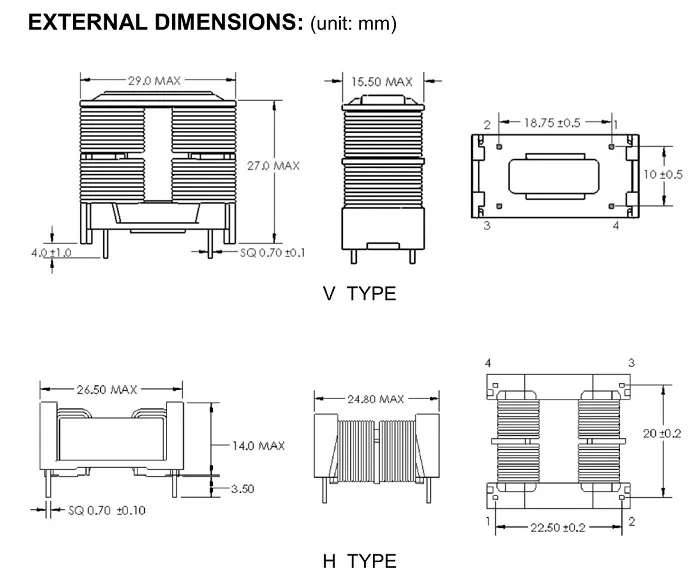

HWL(mm): 14,0*24,8*26.5

Marchio

IKP

Origine

Cina

Codice S.A.

85045000

Capacità di produzione

10000 pezzi/settimana

Descrizione del prodotto

Induttore di filtro per linee di struscio in modalità comune di corrente alternata con nucleo di telaio (2.3A, 10mH)

L'asfisso della linea di alimentazione del nucleo del telaio fornisce una soppressione eccezionale del modo comune e un'induttanza eccezionale per sopprimere il rumore del modo differenziale.,la serie FCC combina le caratteristiche di due componenti separati in uno solo. Sono di dimensioni compatte e disponibili in configurazione verticale, utilizzando una superficie minima della scheda,o configurazione orizzontale per applicazioni a basso profiloEssi sono spesso utilizzati per l'illuminazione a LED, per il contrappeso elettronico e per le alimentatorie a commutazione.

Le caratteristiche:
•Tasse del nucleo: FC2319
•Forma: verticale, orizzontale
•Corrente nominale: 0,7~2,3A
•Tensione di isolamento: 1500VAC,2S (linea-linea)
•Tensione nominale: 250VAC max@40°C
•Alta induttanza con bassa resistenza
•Doppia stretta a compensazione di corrente, circuito magnetico chiuso con struttura a telaio
•Eccellente soppressione del modo differenziale, elevata capacità di gestione dell'impulso
•La progettazione è conforme alla norma EN 60938-2 (VDE 0565-2), RoHS-compatibile

Applicazioni:
•Ballasti elettronici per lampade
•Alimentatori a commutazione ad alta potenza per l'elettronica di consumo Induttore di filtro per linee di struscio in modalità comune di corrente alternata con nucleo di telaio (2.3A, 10mH)

Parte Numero	Corrente nominale (A) MAX	Induttanza (mH) MIN	DCR (mΩ) TYP
FCC23H-103230	2.3	10	188
FCC23H-153190	1.9	15	279
FCC23H-273140	1.4	27	440
FCC23H-393120	1.2	39	696
FCC23H-473110	1.1	47	804
FCC23H-683090	0.9	68	1100
FCC23H-104070	0.7	100	1810
FCC23V-103230	2.3	10	188
FCC23V-153190	1.9	15	279
FCC23V-273140	1.4	27	440
FCC23V-393120	1.2	39	696
FCC23V-473110	1.1	47	804
FCC23V-683090	0.9	68	1100
FCC23V-104070	0.7	100	1810
