Name: Induttore di bobina di soffocamento in modalità comune verticale
Brand: IKP Electronics Co., Ltd.
SKU: IKP-ACL1314-220UH
Price: 0.20 USD
Availability: InStock

Casa Prodotti Induttanze di modo comune

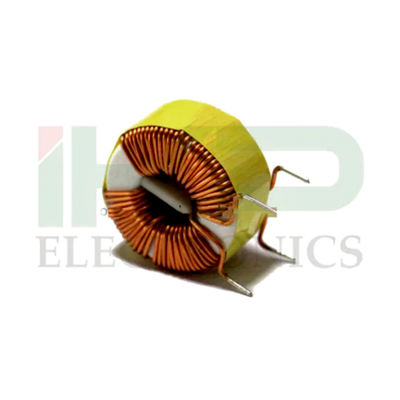

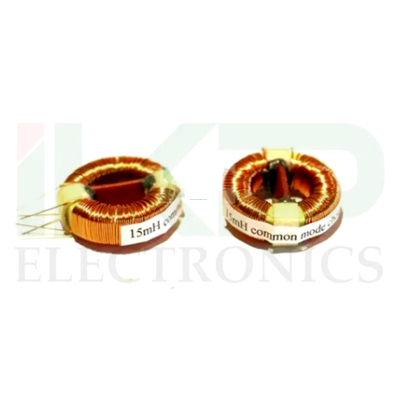

Induttore di bobina di soffocamento in modalità comune verticale

Vertical Common Mode Choke Coil Inductor

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	IKP-ACL1314-220UH

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	0.20-0.25
Imballaggi particolari:	Cartucce
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base.

Modello N.O.

IKP-ACL1314-220UH

Frequenza di lavoro

Alta frequenza

Struttura dell'avvolgimento

Coil a più strati

Natura dell'operazione

Coil di soffocamento

Struttura del magnetizzatore

Fabbricazione a partire da materiali di cui all'allegato II

Ampia gamma di applicazione

Misurazione della potenza

Forma di imballaggio

Coili di alimentazione

Marchio

Produttori OEM

Valore dell'induttore

Induttore variabile

Materiale di base

Altri prodotti

Pacchetto di trasporto

Cartone/paletta

Specificità

Rohs, ISO9001

Marchio

IKP

Origine

Hefei, Anhui

Codice S.A.

85045000

Capacità di produzione

5, 000 PCS/settimana

Descrizione del prodotto

Impedanza di modalità comune più elevata nell'intervallo di frequenza più ampio
Conformità alla direttiva RoHS
Conchiglia isolante in PVC
Acciaio di stagno-argento su terminali di rame
Alta densità di flusso di saturazione
Minore perdita di flusso e battito
Alta perdita di inserimento efficace e eccellente soppressione del rumore
Induttanza precisa
Montaggio a corrente elevata, orizzontale o verticale
Temperatura di funzionamento: -55 a 105°C
Ampia gamma di frequenze, ampia gamma regolabile per la permeabilità (μ0) da 50.000 a 160000
Alloggiamento e tubi disponibili
Le specifiche personalizzate sono accettate
Applicazioni: commutazione di potenza di uscita e circuiti di levigatura
Utilizzato come bobina di soffocamento per SMP ad alta frequenza
Contromisure contro le onde di picco
Filtri EMI/RFI
Convertitori di corrente continua
Dispositivi IP e OP
Invertitore di potenza

Numero della parte IKP	Induttanza (MH)	IDC (Amperi)	DCR (OHMS) MAX	Induttanza @10 KHZ NO DC ±15%
ACL-XXX-0.05-1	0.05	1	0.072	20
ACL-XXX-0.20-1	0.20	1	0.08	57
ACL-XXX-0.45-1	0.45	1	0.125	73
ACL-XXX-0.80-1	0.80	1	0.145	111
ACL-XXX-1.25-1	1.25	1	0.2	170
ACL-XXX-1.80-1	1.80	1	0.235	247
ACL-XXX-2.45-1	2.45	1	0.265	388
ACL-XXX-3.20-1	3.20	1	0.37	564
ACL-XXX-4.05-1	4.05	1	0.6	850
ACL-XXX-5.00-1	5.00	1	0.7	1250
ACL-XXX-0.05-3	0.05	3	0.031	22
ACL-XXX-0.20-3	0.20	3	0.06	55
ACL-XXX-0.45-3	0.45	3	0.075	83
ACL-XXX-0.80-3	0.80	3	0.095	133
ACL-XXX-1.25-3	1.25	3	0.118	172
ACL-XXX-1.80-3	1.80	3	0.14	262
ACL-XXX-2.45-3	2.45	3	0.18	429
ACL-XXX-3.20-3	3.20	3	0.22	595
ACL-XXX-4.05-3	4.05	3	0.32	850
ACL-XXX-5.00-3	5.00	3	0.32	1500
ACL-XXX-0.08-5	0.08	5	0.02	23
ACL-XXX-0.30-5	0.30	5	0.04	60
ACL-XXX-0.67-5	0.67	5	0.042	72
ACL-XXX-1.20-5	1.20	5	0.058	110
ACL-XXX-1.25-5	1.87	5	0.07	182
