Induttori di filtro a corrente alta verticale/orizzontale a filo piatto avvolgente (serie SQ/UC3325)

Vertical/Horizontal High Current Flat Wire Winding Common Mode Filter Inductors (SQ/UC3325 Series)

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	Serie IKP-LF-CMC-SQ3325

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	0.16-0.22
Imballaggi particolari:	Cartucce
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base.

Modello N.O.

Serie IKP-LF-CMC-SQ3325

Frequenza di lavoro

Alta frequenza

Struttura dell'avvolgimento

Avvolgimento verticale di filo piatto

Natura dell'operazione

Coil di soffocamento

Struttura del magnetizzatore

Fabbricazione a partire da materiali di cui all'allegato II

Ampia gamma di applicazione

EMI/EMC

Forma di imballaggio

Verticale/orizzontale

Marchio

Ikp

Valore dell'induttore

Induttore variabile

Pacchetto di trasporto

Cartone e vassoio

Specificità

Serie SQ3325

Marchio

IKP

Origine

Cina

Codice S.A.

85045000

Capacità di produzione

10000 pezzi/giorno

Descrizione del prodotto

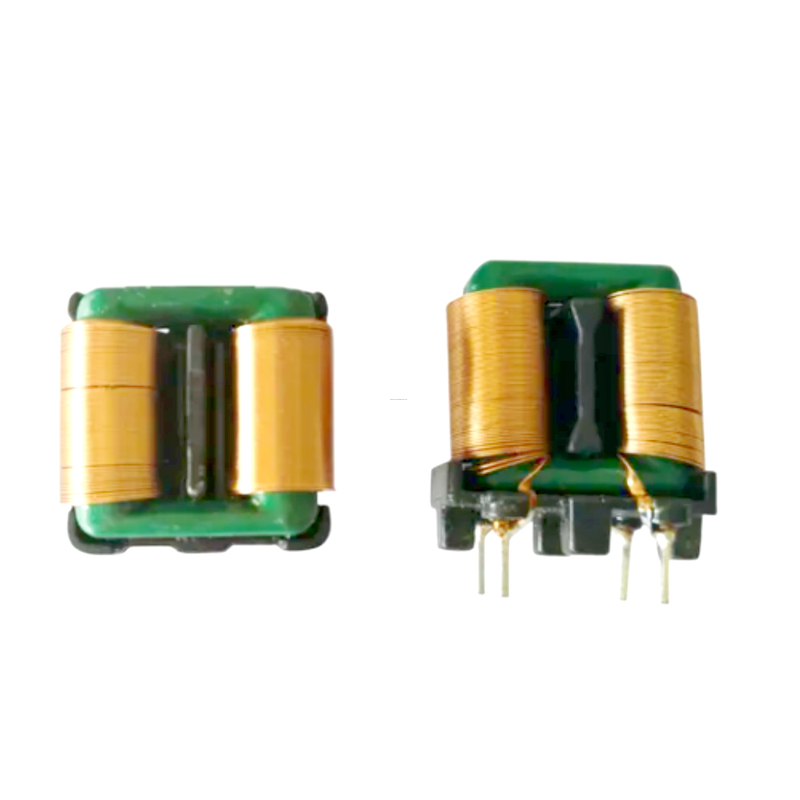

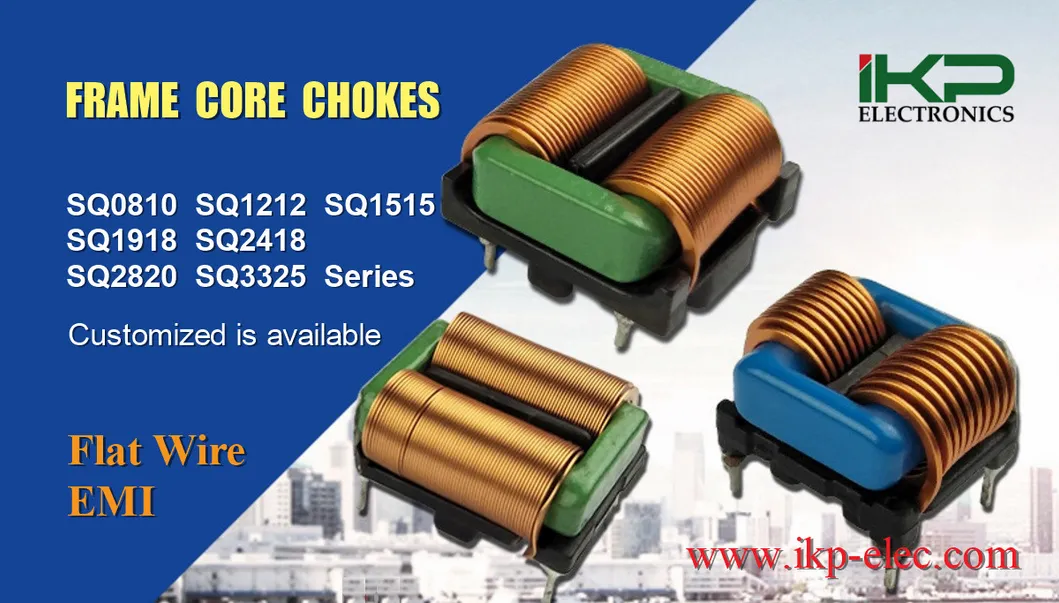

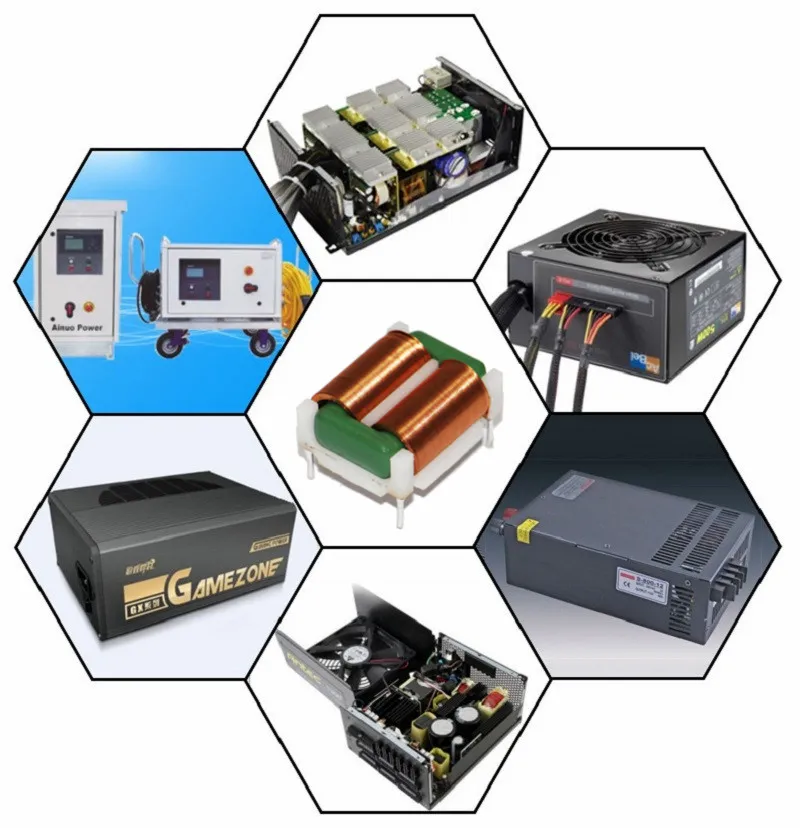

Induttori di filtro a corrente alta verticale/orizzontale a filo piatto avvolgente (serie SQ/UC3325)

Caratteristiche del prodotto:
*Grande processo di avvolgimento del filo piatto
*Piccolo volume, grande corrente
* La densità di corrente unitaria è pari o superiore a 1,3 volte quella del filo di rame rotondo
*Bassa resistenza CC, piccola capacità distribuita
# Facile da dissipare #
*Eccellente effetto EMI e stabilità
*Prodotto da una macchina completamente automatica, ad alta efficienza e di qualità stabile
*Buona resistenza all'isolamento e lunga durata
*Verticale o orizzontale, disponibile su misura

Parametri elettrici:
*Specificità del filo piatto: larghezza 1,0-2,0 mm, spessore 0,1-0,5 mm
*Tensione nominale ((v): da 85 a 265 AC, 50/60Hz
* Rapporto di rotazione: N1:N2=1:1
*Resistenza all'isolamento: 100 mΩ MIN a 500DC
* Risposta alla frequenza di prova: 10 kHz 100 mV
*Temperatura di funzionamento: -40oCfino a + 150oC
*Aumento della temperatura: 50oCMax.
*Utilizzato per assorbire segnali di interferenza in modalità comune di 9-30MHz
*Utilizzato per assorbire segnali di modalità comune e segnali di modalità differenziale nella banda 9-30MHz

Induttori di filtro a corrente alta verticale/orizzontale a filo piatto avvolgente (serie SQ/UC3325)

Specificativi generali del prodotto:

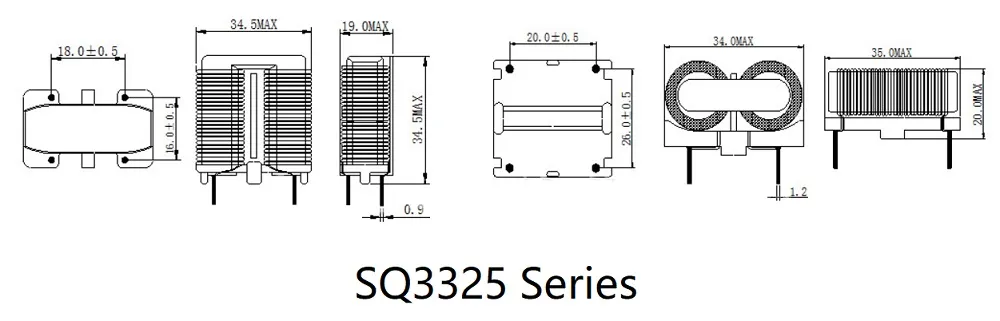

Specificità	Induttanza Minore 1KHZ 0,25V	Dimensioni (mm MAX)									Corrente ((A)	Potenza ((W)
		W	D	H	L	E	1#Base		2#Base		Max.	Max.
		W	D	H	L	E	PIN 1	PIN 2	PIN 1	PIN 2	Max.	Max.
SQ1515V15	>15 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20 mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30 mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20 mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30 mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20 mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30 mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20 mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30 mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7mH	18	30	38	4	0.8	4 PINS		-	-	3.5	280
SQ2724V15	>15 mH	18	30	38	4	0.8	4 PINS		-	-	2.5	280
SQ2724V20	>20 mH	18	30	38	4	0.8	4 PINS		-	-	1.8	280
SQ2724H07	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15 mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20 mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7mH	16	30	38	4	0.8	4 PINS		-	-	2.0	300
SQ2820V20	>20 mH	16	30	38	4	0.8	4 PINS		-	-	2.5	300
SQ2820V30	>30 mH	16	30	38	4	0.8	4 PINS		-	-	5.0	300
SQ2820H07	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30 mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3325V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3325V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3325V10	>10 mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3325V25	>25 mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10 mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25 mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12mH	28	45	16	4	1.0	39	21	-	-	7	600

* Disponibile su misura.

Induttori di filtro a corrente alta verticale/orizzontale a filo piatto avvolgente (serie SQ/UC3325)

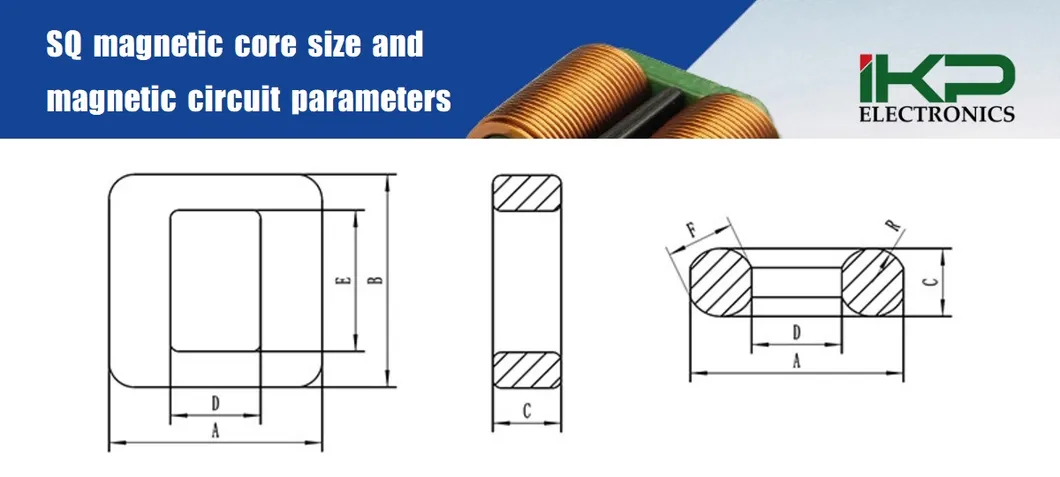

SQ dimensioni del nucleo magnetico e parametri del circuito magnetico:

Specifica del nucleo magnetico	Dimensione del nucleo magnetico (dopo spruzzatura)							Parametri del percorso magnetico
Specifica del nucleo magnetico	A	B	C	D	E	F	R	Le ((mm)	Ae(mm2)	Ve(mm3)	C1 ((mm-1)
SQ12.5 x 12.5 x 4.8	12.8±0.4	12.8±0.4	5.2±0.3	5.2±0.3	8±0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13 × 17,5 × 5	13.4±0.4	17.9±0.4	5.4±0.3	4.2±0.3	12.9±0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5 × 21.6 × 5	13.9±0.4	22 ± 0.4	5.3±0.3	4.1±0.3	150,6±0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15 × 15 × 5	15.5±0.4	15.5±0.4	5.3±0.3	5.8±0.3	10.9±0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5 × 18.6 × 5	16 ± 0.4	19 ± 0.4	6.3±0.3	4.5±0.3	13.8±0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3 × 15.5 × 6	160,6±0.4	15.8±0.4	6±0.3	5.2±0.3	10.5±0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17 × 20,6 × 6	17.3±0.5	20.9±0.5	6.3±0.3	5.7±0.3	14±0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5 × 24 × 6	17.8±0.5	24.5±0.5	6.3±0.3	6.2±0.3	18.9±0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3 × 19.5 × 6	180,6±0.5	19.8±0.5	6.3±0.3	7.2±0.3	13.3±0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3 × 20.8 × 6	180,6±0.5	20.9±0.5	6.3±0.3	7.4±0.3	14.5±0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6 x 15.6 x 6.8	19 ± 0.4	16 ± 0.4	60,6±0.3	6.0±0.3	13±0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20 x 22,5 x 6.8	20 ± 0.5	22.8±0.5	60,6±0.3	7.4±0.3	15.2±0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20×29×6.3	20.3±0.5	29.3±0.5	60,6±0.3	7.7±0.3	22.2±0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26×31×9	26.3±0.5	31.8±0.6	9.3±0.4	9.7±0.4	22.7±0.4	9.3	4.65	96.56	54.21	5234.96	1.78
