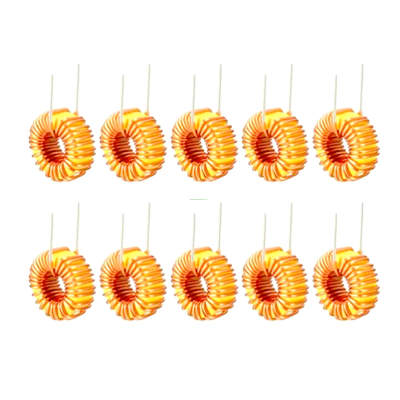

Induttore di potenza a bobina di strangolazione in modalità comune con base

Common Mode Choke Coil Power Inductor with Base

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	IKP-CMC1517-3MH

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	0.34-0.50
Imballaggi particolari:	cartone
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base.

Modello N.O.

IKP-CMC1517-3MH

Frequenza di lavoro

Alta frequenza

Struttura dell'avvolgimento

Coil a più strati

Natura dell'operazione

Coil di soffocamento

Struttura del magnetizzatore

Fabbricazione a partire da materiali di cui all'allegato II

Ampia gamma di applicazione

Alta frequenza

Forma di imballaggio

Ikp

Marchio

Produttori OEM

Valore dell'induttore

Induttore variabile

Core

Core di ferrite

Pacchetto di trasporto

Cartone/tubo

Specificità

Rohs, ISO9001

Marchio

IKP

Origine

Hefei, Anhui

Codice S.A.

85045000

Capacità di produzione

50, 000 PCS/settimana

Imballaggio e consegna

Dimensione del pacchetto

37.00cm * 26.00cm * 21.00cm

Peso lordo del pacchetto

10.000kg

Descrizione del prodotto

Caratteristiche elettriche (temperatura: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Induttanza (a 10kHz 0,05V): L2-7 = L3-6 = 6,8mh + 50%/-30%
2) Resistenza: DCR2-7 = DCR3-6 = 250mΩ massimo
3) Hi-pot: da N1 a N2: 1500V AC, 3mA, 60s

Lista dei materiali:
1 Core: T14x9x5 TS10 TDG o EQU
2 fili: UEW poliuretano 130C tai-i fili e cavi elettrici Co Ltd, E85640
3 PCB: FR-4 1,5x9x5
4 Caso
5 Epoxi: 6020H pozzi materiale elettronico Co Ltd, E2296335

Numero della parte	Induttanza (mH) @ 1KHz	IDC ((A) MAX.	DCR ((() MAX.	Diametro del filo (Φ) mm
CMC1508-0.625MH	0.625	1	0.04	0.41
CMC1508-0.1MH	0.1	1	0.06	0.41
CMC1508-0.225MH	0.225	1	0.07	0.41
CMC1508-0.4MH	0.4	1	0.1	0.41
CMC1508-0.625MH	0.625	1	0.125	0.41
CMC-1508-0.9MH	0.9	2	0.03	0.51
CMC1508-1.225MH	1.225	2	0.04	0.51
CMC1508-1.6MH	1.6	2	0.06	0.51
CMC1508-2.0MH	2.0	2	0.075	0.51
CMC1508-2.5MH	2.5	3	0.02	0.58
CMC1508-3.0MH	3.0	3	0.03	0.58
CMC1813-0.85MH	0.85	2	0.05	0.58
CMC1813-0.62MH	0.62	2	0.075	0.58
CMC1813-0.1MH	0.1	2	0.085	0.58
CMC1813-0.22MH	0.22	2	0.11	0.58
CMC1813-0.4MH	0.4	2	0.2	0.58
CMC1813-0.62MH	0.625	5	0.035	0.58
CMC3118-0.05MH	0.055	5	0.04	0.76
CMC3118-0.22MH	0.22	4	0.046	0.76
CMC3118-0.49MH	0.495	4	0.06	0.76
CMC3118-0.88MH	0.88	2	0.2	0.58
CMC3118-1.37MH	1.375	4	0.13	0.76
CMC3118-1.98MH	1.98	5	0.072	0.91
