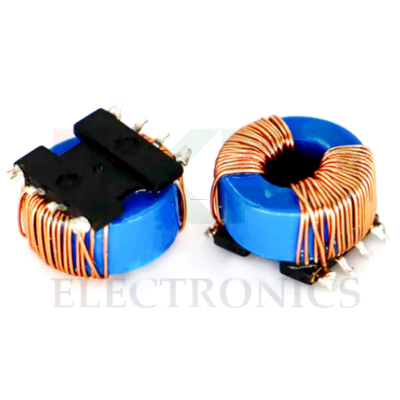

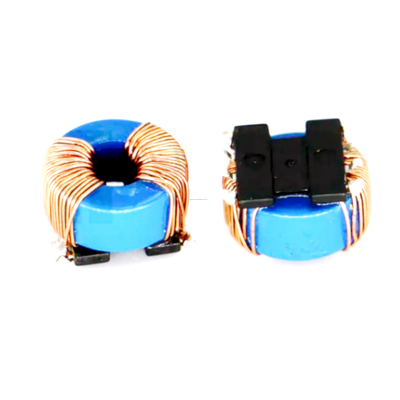

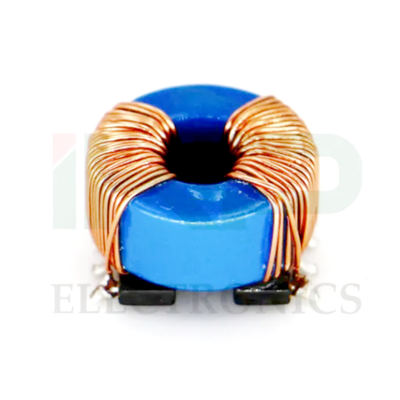

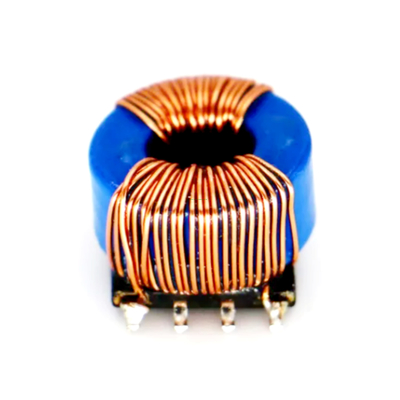

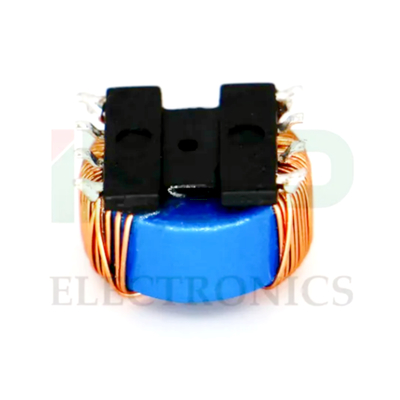

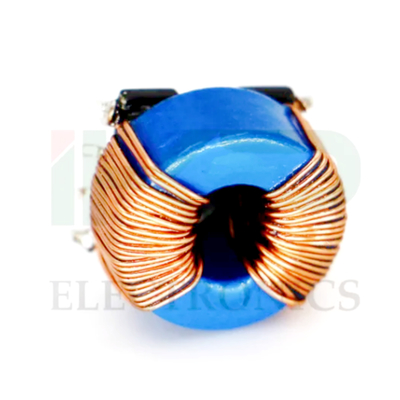

Name: Progettazione personalizzata 15mh Nanocristalline Core EMC Common Mode Filter Inductor
Brand: IKP Electronics Co., Ltd.
SKU: LM-TR100500-007R-1
Price: 0.02 USD
Availability: InStock

Casa Prodotti Filtri di modo comune

Progettazione personalizzata 15mh Nanocristalline Core EMC Common Mode Filter Inductor

Customized Design 15mh Nanocrystalline Core EMC Common Mode Filter Inductor

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	LM-TR100500-007R-1

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	0.02-0.17
Imballaggi particolari:	cartone
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base.

Modello N.O.

LM-TR100500-007R-1

Frequenza di lavoro

Alta frequenza

Struttura dell'avvolgimento

CMC

Natura dell'operazione

Coil di soffocamento

Struttura del magnetizzatore

Coil del nucleo di ferro

Ampia gamma di applicazione

Struscio

Forma di imballaggio

Coili di alimentazione

Marchio

Ikp

Valore dell'induttore

Induttore variabile

Pacchetto di trasporto

Cartucce

Specificità

Spruzzatura del nucleo nanocristallino

Marchio

IKP

Origine

Cina

Codice S.A.

8504319000

Capacità di produzione

20000 pezzi/giorno

Descrizione del prodotto

Caratteristiche:
1. Alta permeabilità iniziale e elevato valore AL
2.L'effetto di riduzione del rumore di filtraggio è migliore
3.Buone caratteristiche di frequenza, e in funzione della diversa banda di frequenza la perdita di inserimento richiede l'adeguamento della permeabilità iniziale diμ0,μ0 intervallo variabile del rapporto da 20000 a 160000
4.Ottima stabilità a temperatura
5.Piccolo volume, peso leggero e può essere utilizzato per il trattamento con spruzzo, più efficace nel ridurre le dimensioni del nucleo magnetico

Applicazione:
Trasformatore di frequenza, alimentatore di commutazione,Fornitura di corrente UPS ininterrotta,Macchine per saldatura ad impulso, pile di ricarica EV,Convertitore di potenza,Generatore di energia eolica,Dispositivi di trasmissione diversi, condizionatore d'aria inverter

Progettazione personalizzata 15mh Nanocristalline Core EMC Common Mode Filter Inductor

Progettazione personalizzata 15mh Nanocristalline Core EMC Common Mode Filter Inductor

Parametri di prestazione fisica ed elettrica:

Dimensione del nucleo (mm) Identificazione×OD×H	Dimensioni			Lfe (cm)	AFe (cm)2)	AL		Protezione
Dimensione del nucleo (mm) Identificazione×OD×H	Identificazione	OD	H	Lfe (cm)	AFe (cm)2)	10K nominale	100 mila. nominale	Protezione
4.5×7.2×3.0	3.5	8.0	4.5	1.81	0.03	12	- Non lo so.	Casco esterno
6.5×9.8×4.5	5.1	11.2	5.7	2.56	0.06	22	5	Casco esterno
6.510 per 5.0	5.1	11.2	6.5	2.59	0.07	24	- Non lo so.	Casco esterno
8.012 per 4.5	6.5	13.5	6.5	3.14	0.07	25	- Non lo so.	Casco esterno
1014 per 5.0	8.5	15.5	10	4.08	0.19	40	- Non lo so.	Casco esterno
10× 16 × 8	8.5	17.2	10.3	5.03	0.25	45	- Non lo so.	Spruzzo
12× 20 × 8	10	22.3	10.3	5.03	0.25	45	- Non lo so.	Casco esterno
12× 20 × 8	10	22.3	10.3	5.03	0.25	20	9	Casco esterno
12.5× 16 × 6	>=10.7	<= 17.8	<= 8	4.48	0.08	16	5.3	Spruzzo
16× 26 × 10	14.0	27.5	12.5	6.6	0.39	65	15	Casco esterno
16.5× 21 × 12	14.6	22.8	15	5.89	0.21	- Non lo so.	7.5	Casco esterno
18× 28 × 15	16	30.2	17.6	7.23	0.59	60	- Non lo so.	Casco esterno
20× 25 × 10	18	27.8	12.7	7.07	0.2	30	7	Casco esterno
20× 30 × 15	17.8	33.1	17.5	7.85	0.59	70	- Non lo so.	Casco esterno
20× 32 × 10	17.8	34.0	12.5	8.17	0.47	45	- Non lo so.	Casco esterno
25× 40 × 10	22.5	42.5	13	10.21	0.59	50	- Non lo so.	Casco esterno
25× 40 × 15	21.9	43.2	18.9	10.21	0.88	70	- Non lo so.	Casco esterno
32× 40 × 15	29.2	44.3	18.6	11.31	0.47	45	7	Casco esterno
32× 40 × 15	>=28.5	<=43.5	<= 17.8	11.31	0.47	14	7.2	Spruzzo
32×50×15	29	53.2	18.2	12.88	1.05	60	- Non lo so.	Casco esterno
32× 50 × 20	29.5	53.2	23.5	12.88	1.40	80	- Non lo so.	Casco esterno
40× 50 × 20	>=36.5	<=53.5	<= 22.8	14.14	0.78	30	10	Spruzzo
40× 50 × 25	36.2	53.4	28.3	14.14	0.98	62	12	Casco esterno
40×60×20	37	63	24	15.71	1.56	70	- Non lo so.	Casco esterno
40× 64 × 20	37	67	24	16.34	1.87	80	- Non lo so.	Spruzzo
50× 65 × 25	47	68	29	18.06	1.46	60	18	Casco esterno
50× 80 × 20	47	84	24	20.42	2.34	80	- Non lo so.	Casco esterno
70× 120 × 30	65.5	125.1	36.1	29.85	5.85	150	- Non lo so.	Casco esterno
80× 100 × 20	103.6	76	23.7	28.27	1.56	45	13	Casco esterno
90× 125 × 25	85.4	129.5	30	33.77	3.41	90	- Non lo so.	Casco esterno
100× 130 × 25	>= 95	<= 134.5	<= 28.5	36.13	2.93	75	- Non lo so.	Casco esterno
130× 160 × 30	>= 125	Cassazione di credito	<= 33.5	45.55	3.51	70	- Non lo so.	Spruzzo
190× 220 × 30	184	227.5	35.7	64.4	3.51	50	13	Casco esterno
