Name: Induttore a bobina di strangolazione per convertitore di frequenza a nucleo verticale Mn-Zn in modalità comune di progettazione speciale
Brand: IKP Electronics Co., Ltd.
SKU: LF-TR361000-002R-108
Price: 0.48 USD
Availability: InStock

Casa Prodotti Filtri di modo comune

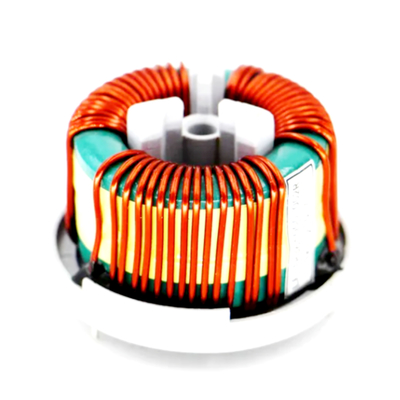

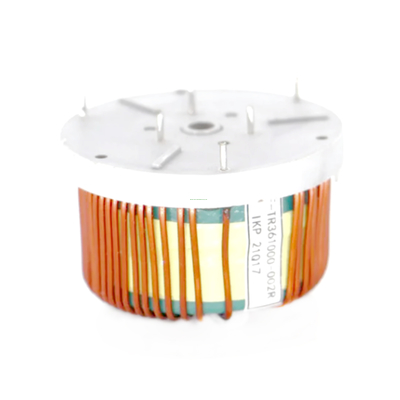

Induttore a bobina di strangolazione per convertitore di frequenza a nucleo verticale Mn-Zn in modalità comune di progettazione speciale

Special Designed Vertical Mn-Zn Core Common Mode Choke Coil Inductor for Frequency Converter

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	LF-TR361000-002R-108

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	0.48-0.68
Imballaggi particolari:	cartone
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base.

Modello N.O.

LF-TR361000-002R-108

Frequenza di lavoro

Alta frequenza

Struttura dell'avvolgimento

Coil a più strati

Natura dell'operazione

Coil di soffocamento

Struttura del magnetizzatore

Fabbricazione a partire da materiali di cui all'allegato II

Ampia gamma di applicazione

Struscio

Forma di imballaggio

Coili di alimentazione

Marchio

Ikp

Valore dell'induttore

Induttore fisso

Sicurezza

Rispetto dei regolamenti internazionali di sicurezza

Pacchetto di trasporto

Cartone/paletta

Specificità

CMC

Marchio

IKP

Origine

Cina

Codice S.A.

85043190

Capacità di produzione

100000 PCS/settimana

Descrizione del prodotto

Caratteristiche e applicazione
▪ Avvolgimenti separati per una capacità minima di avvolgimento
▪ Avvolgimenti a uno strato per l'impedenza di modalità comune più alta nell'intervallo di frequenza più ampio
▪ O un rivestimento in nylon per proteggere gli avvolgimenti
▪ Spacer fornisce 1-3 mm di distanza di trascinamento per la conformità UL, CSA, IEC
▪ Tutti i materiali utilizzati sono certificati UL94-VO
▪ Temperatura di funzionamento:-40oCa +105oC. Adatto da 50 Hz a 500 KHz
▪ Disponibile in montatura verticale o orizzontale
▪ L'applicazione include filtraggio delle linee elettriche, EMI/REI per le sorgenti di alimentazione in modalità switch
▪ Disponibile con montatura verticale per facilitare l'assemblaggio del PCB
▪ Facile montaggio della tavola FR-4 Buona resistenza alle vibrazioni

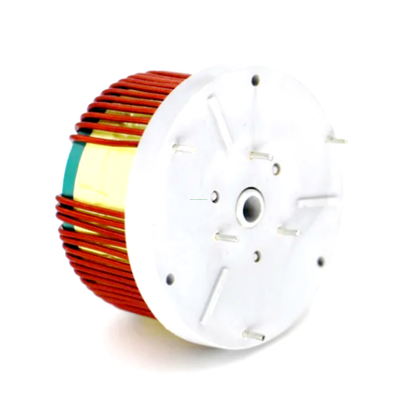

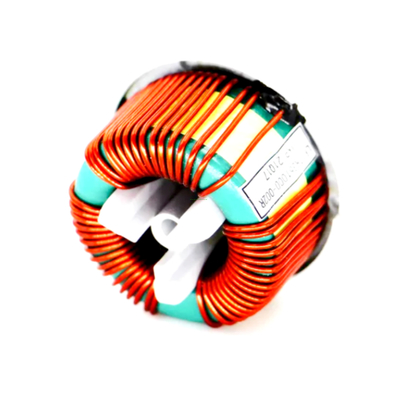

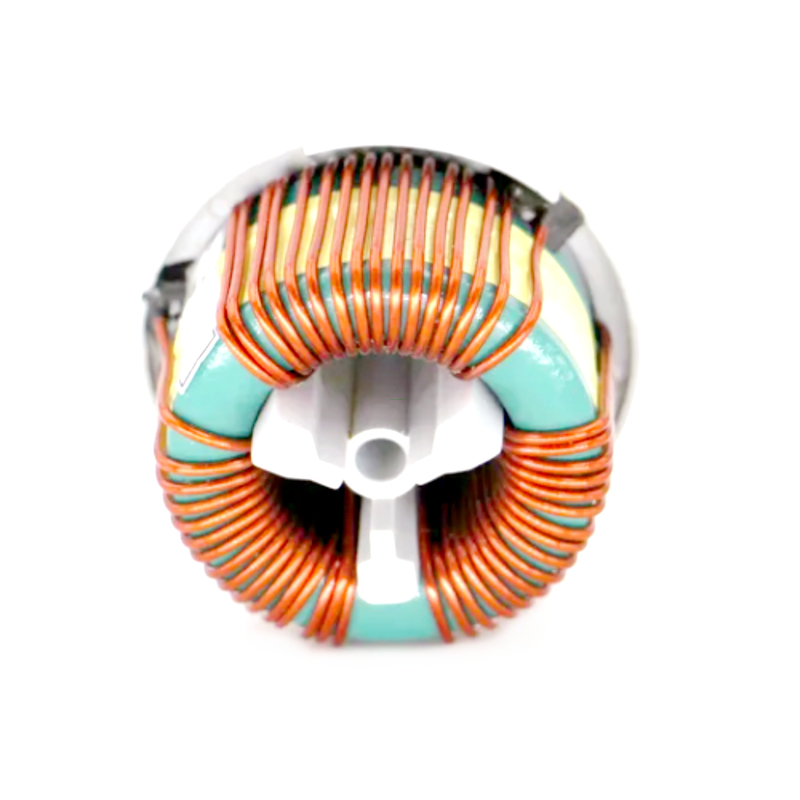

Induttore a bobina di strangolazione per convertitore di frequenza a nucleo verticale Mn-Zn in modalità comune di progettazione speciale

Induttore a bobina di strangolazione per convertitore di frequenza a nucleo verticale Mn-Zn in modalità comune di progettazione speciale

Caratteristiche elettriche:
Stringi di linea in modalità comune toroidali montati in testa

Parte N.O. #TOD-L-I (((A)	Induttanza	Max. D.C. Resistenza	Corrente Classificazione	Montaggio	Dimensione ((mm) Dimensione della bobina codice A×B×C
#T310-280-13	0.280mH	20,9 milli-ohm	13A	Orizzontale	38×38×19
#T250-425-8	0.425mH	4.26 milli-ohm	8A	Verticale	32×30×21
#T310-580-13	0.580mH	10 milli-ohm	13A	Verticale	38×38×18
#T250-1000-8	1.000mH	0.02 ohm	8A	Verticale	30×28×13
#T220-1000-3.2	1.000mH	150,3 milli-ohm	3.2A	Verticale	26×26×17
#T220-1500-2	1.500mH	180,0 milli-ohm	3.2A	Verticale	26×26×18
#T220-1800-5	1.800mH	0.05 ohm	5A	Orizzontale	26×28×18
#T220-2200-5	2.200mH	0.04 ohm	5A	Verticale	26×26×19
#T250-3500-1.5	3.500mH	800,0 milli-ohm	1.5A	Orizzontale	30×32×16
#T250-3700-4	3.700mH	0.007 ohm	4A	Verticale	30×32×17
#T310-7200-2.5	7.200mH	930,0 milli-ohm	2.5A	Orizzontale	38×40×18
#T310-11000-1.5	11.000mH	1840,0 milli-ohm	1.5A	Verticale	40×40×19

Di basso profilo, di piccole dimensioni

Parte N.O. #TOD-L-I (((A)	Induttanza	Max. D.C. Resistenza	Corrente continua Classificazione	Montaggio	Dimensione ((mm) Dimensione della bobina codice A×B×C
#T220-1180-7.5	1.180mH	12.5 milli-ohm	7.5 Amperi	Orizzontale	26×28×20
#T220-65-23.5	65.000μH	00,9 milli-ohm	23.5 Amperi	Verticale	26×26×18
#T220-100-19	100.000μH	10,3 milli-ohm	19 Amperi	Verticale	28×26×18
#T220-180-15	180.000μH	2.5 milli-ohm	15 Amperi	Verticale	26×26×20
#T220-470-12	470.000μH	40,0 milli-ohm	12 Amperi	Verticale	28×26×18
#T220-880-9	880.000μH	6.5 milli-ohm	9 Amperi	Orizzontale	28×30×20

Stretti di linea a corrente elevata in modalità comune

Parte N.O. #TOD-L-I (((A)	Induttanza	Max. D.C. Resistenza	Corrente Classificazione	Montaggio	Dimensione ((mm) Dimensione della bobina codice A×B×C
#T310-100-30	0.100mH	30,0 milli-ohm	30 Amperi	Orizzontale	38×40×18
#T310-100-30A	0.100mH	30,0 milli-ohm	30 Amperi	Verticale	36×36×15
#T310-150-20	0.150mH	3.4 milli-ohm	20Amops	Orizzontale	36×36×16
#T310-150-20A	0.150mH	3.4 milli-ohm	20Amops	Verticale	38×38×18
#T310-150-30	0.150mH	3.5 milli-ohm	30 Amperi	Verticale	38×38×19
#T250-200-15	0.200mH	5 milli-ohm	15 Amperi	Orizzontale	30×28×15
#T310-200-18	0.200mH	5 milli-ohm	18 Amperi	Orizzontale	36×36×16
#T310-200-15A	0.200mH	5 milli-ohm	15 Amperi	Verticale	38×38×18
#T250-200-18	0.200mH	5 milli-ohm	18 Amperi	Verticale	30×28×15
#T250-300-15	0.300mH	70,3 milli-ohm	15 Amperi	Orizzontale	30×32×18
#T250-300-15A	0.300mH	70,3 milli-ohm	15 Amperi	Verticale	30×28×17
#T250-600-9	0.600mH	10 milli-ohm	9 Amperi	Orizzontale	30×30×18
#T250-600-9	0.600mH	10 milli-ohm	9 Amperi	Verticale	30×28×19

*Possiamo progettare e produrre la parte personalizzata con esigenza specifica
