Casa ProdottiInduttanze di modo comune

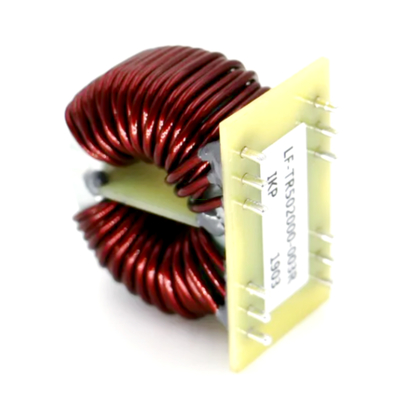

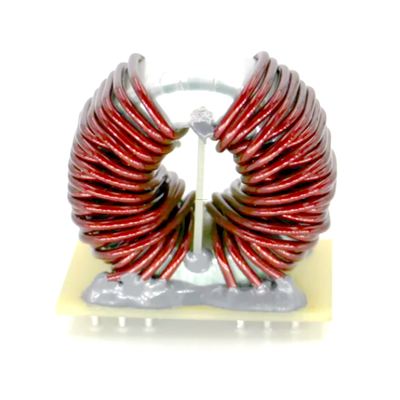

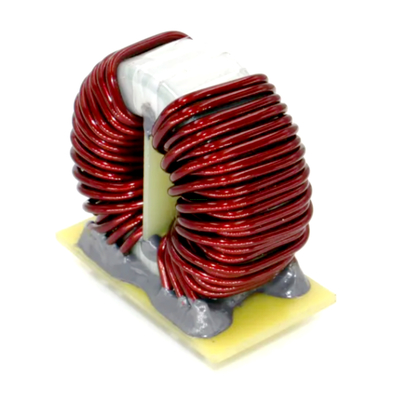

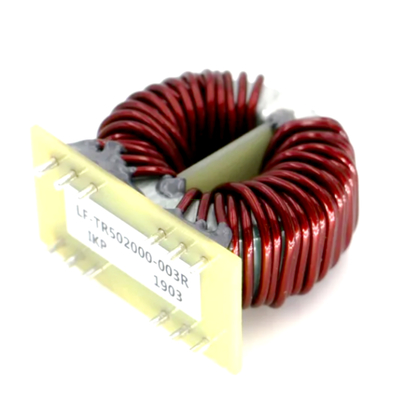

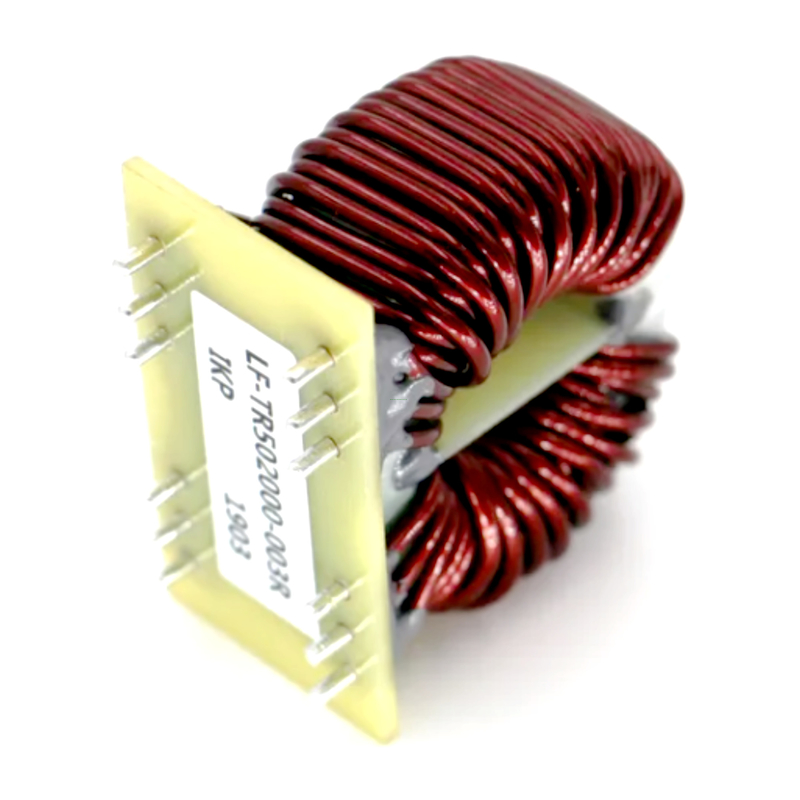

Spirale di stretta a corrente elevata del nucleo toroidale in modalità comune per nuove energie

Spirale di stretta a corrente elevata del nucleo toroidale in modalità comune per nuove energie

    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy

    Dettagli:

    Luogo di origine: Cina
    Marca: IKP
    Certificazione: CE/UL/REACH/ROHS
    Numero di modello: LF-TR502000-005R

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1000
    Prezzo: 1.79-1.99
    Imballaggi particolari: cartone
    Tempi di consegna: 10-15 giorni
    Termini di pagamento: L/C, T/T
    Capacità di alimentazione: 100,000/settimana
    Contattaci
    Descrizione di prodotto dettagliata

    Informazioni di base.

    Modello N.O.
    LF-TR502000-005R
    Frequenza di lavoro
    Alta frequenza
    Struttura dell'avvolgimento
    Doppia avvolgimento
    Natura dell'operazione
    Coil di soffocamento
    Struttura del magnetizzatore
    Fabbricazione a partire da materiali di cui all'allegato II
    Ampia gamma di applicazione
    Struscio
    Forma di imballaggio
    Coili di alimentazione
    Marchio
    Ikp
    Valore dell'induttore
    Induttore variabile
    Pacchetto di trasporto
    Cartucce
    Specificità
    T5020
    Marchio
    IKP
    Origine
    Cina
    Codice S.A.
    85043190
    Capacità di produzione
    3000 pezzi/giorno

    Descrizione del prodotto

    Spirale di stretta a corrente elevata del nucleo toroidale in modalità comune per nuove energie

    Caratteristiche:
    1. avvolgimenti separati per la capacità minima di avvolgimento
    2. avvolgimenti a uno strato per l'impedenza di modalità comune più elevata nel più ampio intervallo di frequenza
    3. Adatto da 50 Hz a 500 KHz
    4. Spacer fornisce 1-3 mm di distanza di trascinamento per UL, CSA, conformità IEC
    5Tutti i materiali utilizzati sono riconosciuti UL94-VO
    6Temperatura di funzionamento:-55oCa +105oC
    7Disponibile in montatura verticale o orizzontale
    8. Disponibile in montaggio a testa verticale per la facilità di assemblaggio del PCB
    9. Facile montaggio della tavola FR-4 Buona resistenza alle vibrazioni

    Applicazione:
    Reattore a corrente alternata a bassa frequenza, sistema di energia solare, sistema di condizionamento dell'energia, sistema di energia eolica, macchina a propulsione automatica, riscaldatore a induzione, macchina di saldatura, industrie del carta, struscio di soppressione RFI,Convertitori di corrente continua, dispositivi IP e OP.

    Specifiche elettriche:
    6*6*3 7*7*4 8*6*3 8*6*4 9*6*5 10*6*5
    12*6*4 12.7*7.9*4.5 12.7*7.9*5.2 12.7*7.9*7 13*7*5 14*8*4
    14*8*9 14*9*5 16*9*5 16*9*8 16*10*5 16*10*8
    16*12*8 18*10*7 18*10*12 19*13*6 20*10*10 20*10*12
    20*12*8 20*12*10 22*14*6.5 22*14*8 31*19*8 31*19*12
    31*19*15 36*23*15 37*22*10 37*22*14 38*19*13 38*22*16

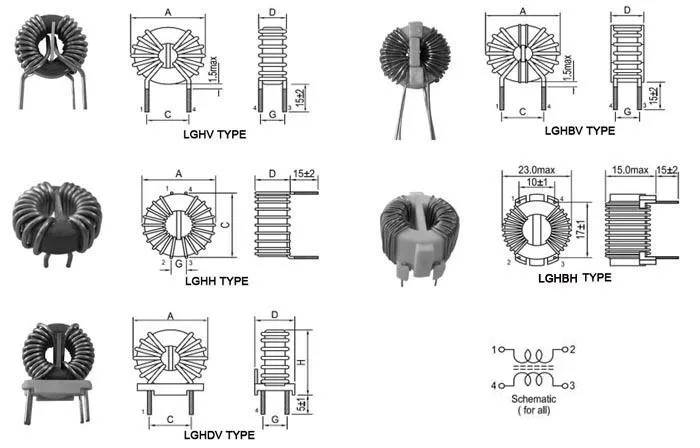

    Stringi di linea in modalità comune toroidali montati in testa
    Parte N.O. Induttanza Max. D.C.
    Resistenza    		 Corrente
    Classificazione    		 Montaggio Dimensione ((mm)
    Dimensione della bobina codice A×B×C
    T310-280-13 0.280mH 20,9 milli-ohm 13A Orizzontale 38 × 38 × 19
    T250-425-8 0.425mH 4.26 milli-ohm 8A Verticale 32×30×21
    T310-580-13 0.580mH 10 milli-ohm 13A Verticale 38 × 38 × 18
    T250-1000-8 1.000mH 0.02 ohm 8A Verticale 30 × 28 × 13
    T220-1000-3.2 1.000mH 150,3 milli-ohm 3.2A Verticale 26×26×17
    T220-1500-2 1.500mH 180,0 milli-ohm 3.2A Verticale 26 × 26 × 18
    T220-1800-5 1.800mH 0.05 ohm 5A Orizzontale 26 × 28 × 18
    T220-2200-5 2.200mH 0.04 ohm 5A Verticale 26 × 26 × 19
    T250-3500-1.5 3.500mH 800,0 milli-ohm 1.5A Orizzontale 30×32×16
    T250-3700-4 3.700mH 0.007 ohm 4A Verticale 30×32×17
    T310-7200-2.5 7.200mH 930,0 milli-ohm 2.5A Orizzontale 38×40×18
    T310-11000-1.5 11.000mH 1840,0 milli-ohm 1.5A Verticale 40×40×19

    Di basso profilo, di piccole dimensioni
    Parte N.O. Induttanza Max. D.C.
    Resistenza    		 Corrente continua
    Classificazione    		 Montaggio Dimensione ((mm)
    Dimensione della bobina codice A×B×C
    T220-1180-7.5 1.180mH 12.5 milli-ohm 7.5 Amperi Orizzontale 26 × 28 × 20
    T220-65-23.5 65.000μH 00,9 milli-ohm 23.5 Amperi Verticale 26 × 26 × 18
    T220-100-19 100.000μH 10,3 milli-ohm 19 Amperi Verticale 28×26×18
    T220-180-15 180.000μH 2.5 milli-ohm 15 Amperi Verticale 26 × 26 × 20
    T220-470-12 470.000μH 40,0 milli-ohm 12 Amperi Verticale 28×26×18
    T220-880-9 880.000μH 6.5 milli-ohm 9 Amperi Orizzontale 28×30×20

    Stretti di linea a corrente elevata in modalità comune
    Parte N.O. Induttanza Max. D.C.
    Resistenza    		 Corrente
    Classificazione    		 Montaggio Dimensione ((mm)
    Dimensione della bobina codice A×B×C
    T310-100-30 0.100mH 30,0 milli-ohm 30 Amperi Orizzontale 38×40×18
    T310-100-30A 0.100mH 30,0 milli-ohm 30 Amperi Verticale 36 × 36 × 15
    T310-150-20 0.150mH 3.4 milli-ohm 20Amops Orizzontale 36 × 36 × 16
    T310-150-20A 0.150mH 3.4 milli-ohm 20Amops Verticale 38 × 38 × 18
    T310-150-30 0.150mH 3.5 milli-ohm 30 Amperi Verticale 38 × 38 × 19
    T250-200-15 0.200mH 5 milli-ohm 15 Amperi Orizzontale 30 × 28 × 15
    T310-200-18 0.200mH 5 milli-ohm 18 Amperi Orizzontale 36 × 36 × 16
    T310-200-15A 0.200mH 5 milli-ohm 15 Amperi Verticale 38 × 38 × 18
    T250-200-18 0.200mH 5 milli-ohm 18 Amperi Verticale 30 × 28 × 15
    T250-300-15 0.300mH 70,3 milli-ohm 15 Amperi Orizzontale 30×32×18
    T250-300-15A 0.300mH 70,3 milli-ohm 15 Amperi Verticale 30 × 28 × 17
    T250-600-9 0.600mH 10 milli-ohm 9 Amperi Orizzontale 30 × 30 × 18
    T250-600-9 0.600mH 10 milli-ohm 9 Amperi Verticale 30 × 28 × 19
    *Possiamo progettare e produrre la parte personalizzata con esigenza specifica
