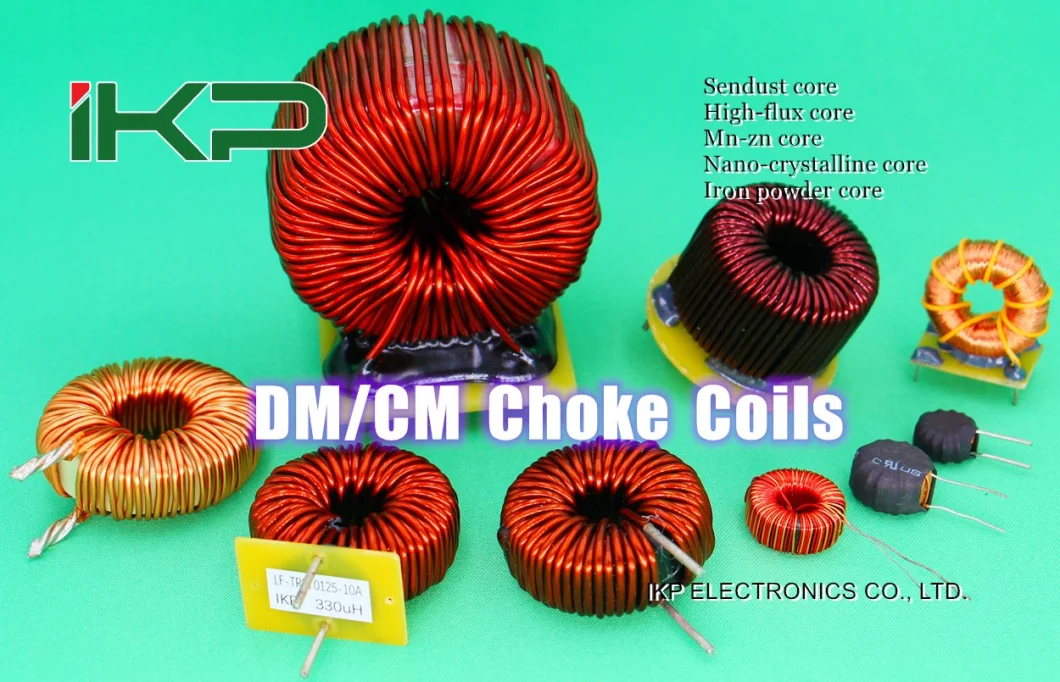

Caratteristiche e applicazione
▪ Avvolgimenti separati per una capacità minima di avvolgimento
▪ Avvolgimenti a uno strato per l'impedenza di modalità comune più alta nell'intervallo di frequenza più ampio
▪ O un rivestimento in nylon per proteggere gli avvolgimenti
▪ Spacer fornisce 1-3 mm di distanza di trascinamento per la conformità UL, CSA, IEC
▪ Tutti i materiali utilizzati sono certificati UL94-VO
▪ Temperatura di funzionamento:-40oCa +105oC. Adatto da 50 Hz a 500 KHz
▪ Disponibile in montatura verticale o orizzontale
▪ L'applicazione include filtraggio delle linee elettriche, EMI/REI per le sorgenti di alimentazione in modalità switch
▪ Disponibile con montatura verticale per facilitare l'assemblaggio del PCB
▪ Facile montaggio della tavola FR-4 Buona resistenza alle vibrazioni
Caratteristiche elettriche:

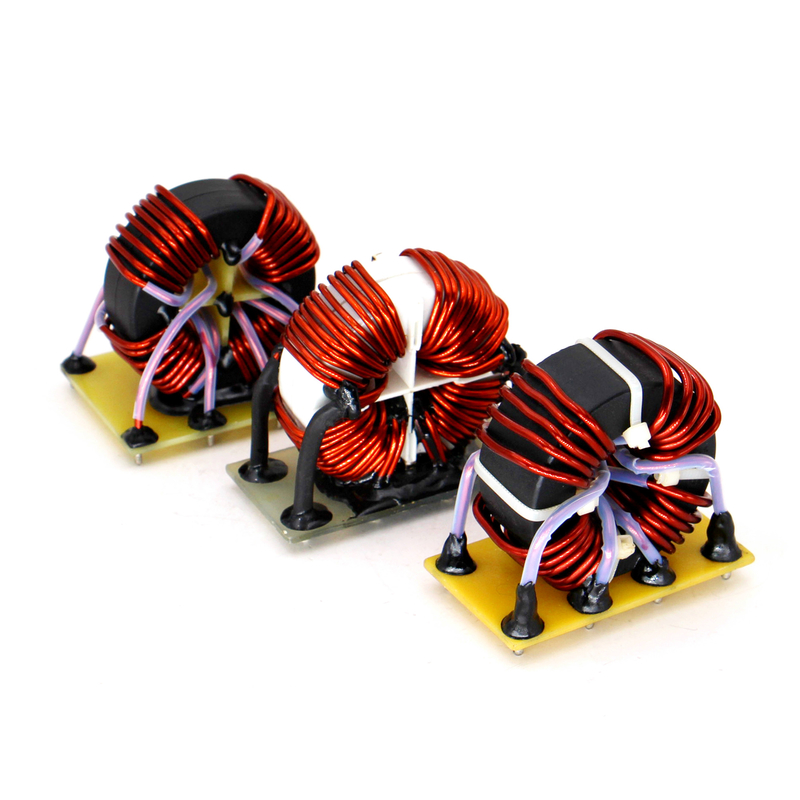

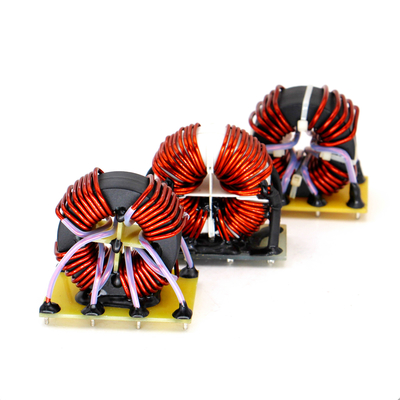

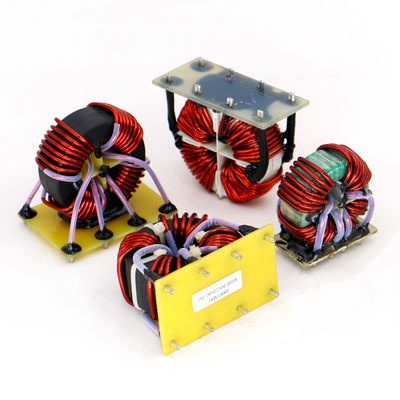

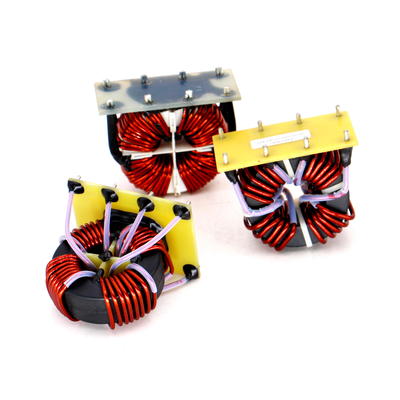

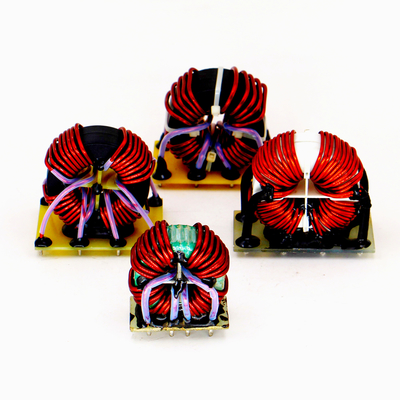

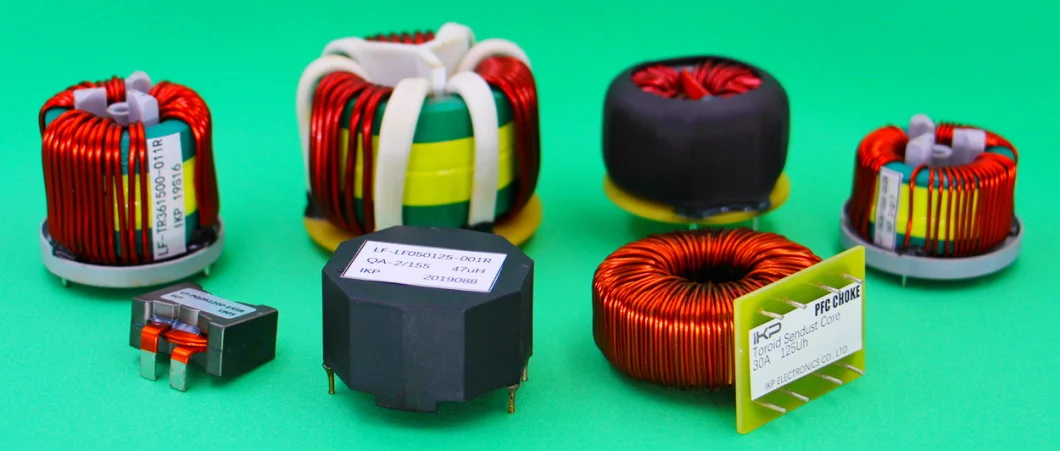

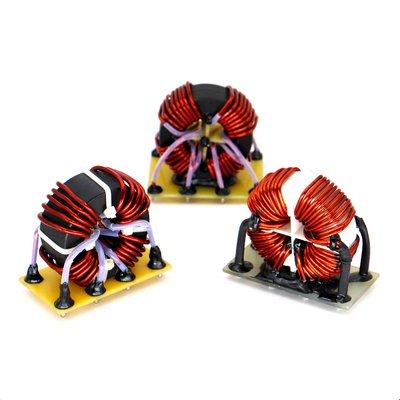

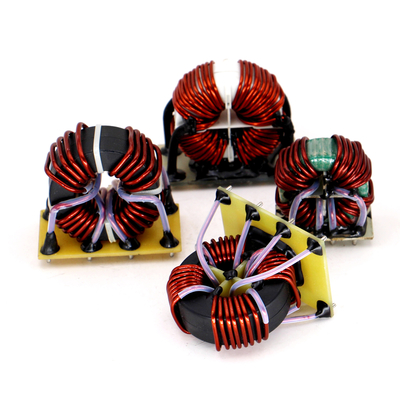

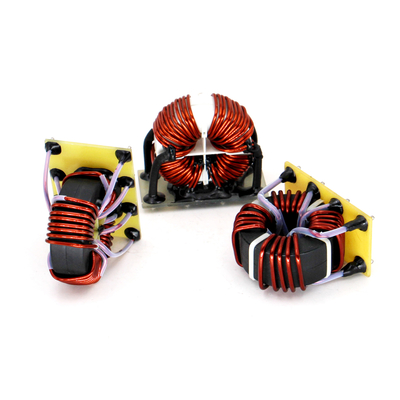

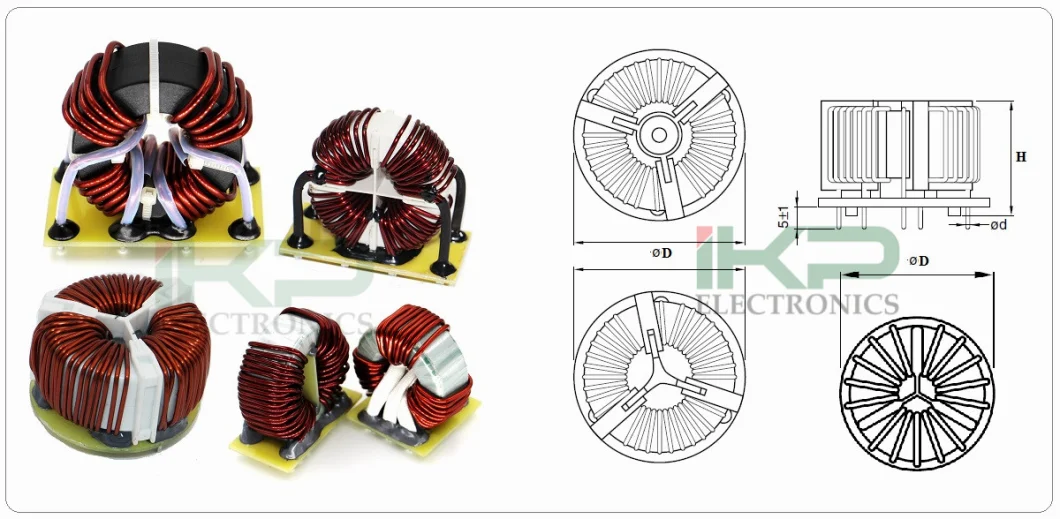

Stringi di linea in modalità comune toroidali montati in testa
Parte N.O.
#TOD-L-I (((A) |
Induttanza |
Max. D.C.
Resistenza |
Corrente
Classificazione |
Montaggio |
Dimensione ((mm)
Dimensione della bobina codice A×B×C |
| #T310-280-13 |
0.280mH |
20,9 milli-ohm |
13A |
Orizzontale |
38×38×19 |
| #T250-425-8 |
0.425mH |
4.26 milli-ohm |
8A |
Verticale |
32×30×21 |
| #T310-580-13 |
0.580mH |
10 milli-ohm |
13A |
Verticale |
38×38×18 |
| #T250-1000-8 |
1.000mH |
0.02 ohm |
8A |
Verticale |
30×28×13 |
| #T220-1000-3.2 |
1.000mH |
150,3 milli-ohm |
3.2A |
Verticale |
26×26×17 |
| #T220-1500-2 |
1.500mH |
180,0 milli-ohm |
3.2A |
Verticale |
26×26×18 |
| #T220-1800-5 |
1.800mH |
0.05 ohm |
5A |
Orizzontale |
26×28×18 |
| #T220-2200-5 |
2.200mH |
0.04 ohm |
5A |
Verticale |
26×26×19 |
| #T250-3500-1.5 |
3.500mH |
800,0 milli-ohm |
1.5A |
Orizzontale |
30×32×16 |
| #T250-3700-4 |
3.700mH |
0.007 ohm |
4A |
Verticale |
30×32×17 |
| #T310-7200-2.5 |
7.200mH |
930,0 milli-ohm |
2.5A |
Orizzontale |
38×40×18 |
| #T310-11000-1.5 |
11.000mH |
1840,0 milli-ohm |
1.5A |
Verticale |
40×40×19 |
Di basso profilo, di piccole dimensioni
Parte N.O.
#TOD-L-I (((A) |
Induttanza |
Max. D.C.
Resistenza |
Corrente continua
Classificazione |
Montaggio |
Dimensione ((mm)
Dimensione della bobina codice A×B×C |
| #T220-1180-7.5 |
1.180mH |
12.5 milli-ohm |
7.5 Amperi |
Orizzontale |
26×28×20 |
| #T220-65-23.5 |
65.000μH |
00,9 milli-ohm |
23.5 Amperi |
Verticale |
26×26×18 |
| #T220-100-19 |
100.000μH |
10,3 milli-ohm |
19 Amperi |
Verticale |
28×26×18 |
| #T220-180-15 |
180.000μH |
2.5 milli-ohm |
15 Amperi |
Verticale |
26×26×20 |
| #T220-470-12 |
470.000μH |
40,0 milli-ohm |
12 Amperi |
Verticale |
28×26×18 |
| #T220-880-9 |
880.000μH |
6.5 milli-ohm |
9 Amperi |
Orizzontale |
28×30×20 |
Stretti di linea a corrente elevata in modalità comune
Parte N.O.
#TOD-L-I (((A) |
Induttanza |
Max. D.C.
Resistenza |
Corrente
Classificazione |
Montaggio |
Dimensione ((mm)
Dimensione della bobina codice A×B×C |
| #T310-100-30 |
0.100mH |
30,0 milli-ohm |
30 Amperi |
Orizzontale |
38×40×18 |
| #T310-100-30A |
0.100mH |
30,0 milli-ohm |
30 Amperi |
Verticale |
36×36×15 |
| #T310-150-20 |
0.150mH |
3.4 milli-ohm |
20Amops |
Orizzontale |
36×36×16 |
| #T310-150-20A |
0.150mH |
3.4 milli-ohm |
20Amops |
Verticale |
38×38×18 |
| #T310-150-30 |
0.150mH |
3.5 milli-ohm |
30 Amperi |
Verticale |
38×38×19 |
| #T250-200-15 |
0.200mH |
5 milli-ohm |
15 Amperi |
Orizzontale |
30×28×15 |
| #T310-200-18 |
0.200mH |
5 milli-ohm |
18 Amperi |
Orizzontale |
36×36×16 |
| #T310-200-15A |
0.200mH |
5 milli-ohm |
15 Amperi |
Verticale |
38×38×18 |
| #T250-200-18 |
0.200mH |
5 milli-ohm |
18 Amperi |
Verticale |
30×28×15 |
| #T250-300-15 |
0.300mH |
70,3 milli-ohm |
15 Amperi |
Orizzontale |
30×32×18 |
| #T250-300-15A |
0.300mH |
70,3 milli-ohm |
15 Amperi |
Verticale |
30×28×17 |
| #T250-600-9 |
0.600mH |
10 milli-ohm |
9 Amperi |
Orizzontale |
30×30×18 |
| #T250-600-9 |
0.600mH |
10 milli-ohm |
9 Amperi |
Verticale |
30×28×19 |
*Possiamo progettare e produrre la parte personalizzata con esigenza specifica
