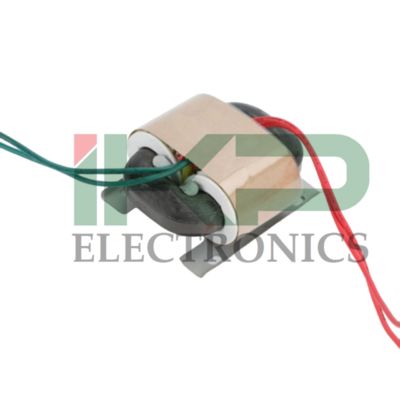

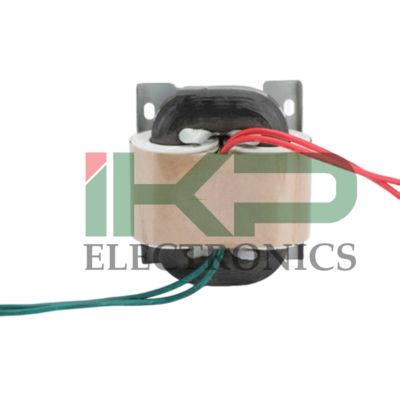

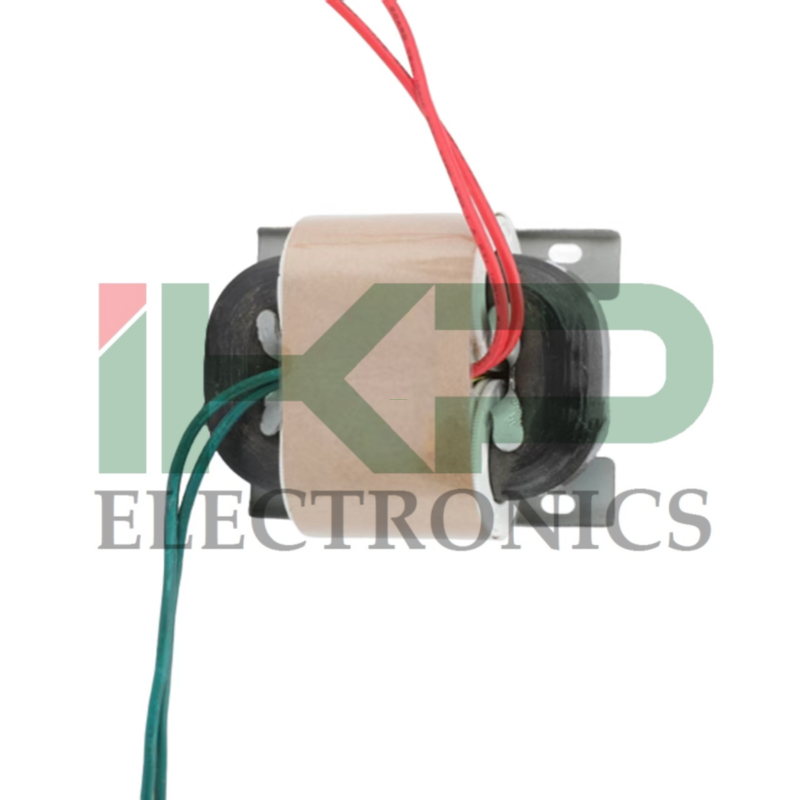

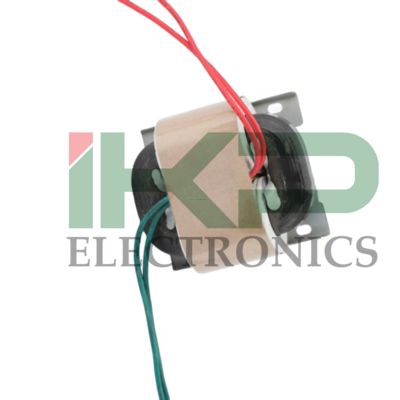

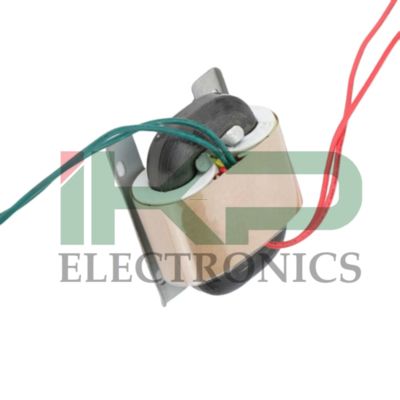

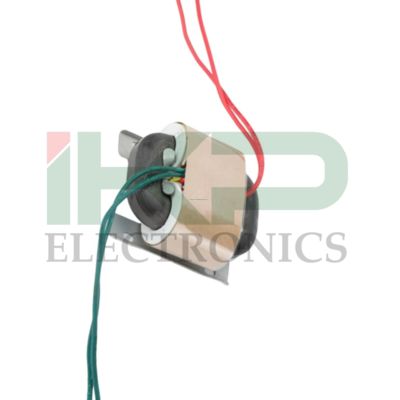

Dimensioni fisiche del nucleo del trasformatore con potenza nominale 25-35VA

Vantaggi Chiave

1. Dimensioni Compatte e Leggerezza:Il trasformatore di tipo R utilizza un nucleo avvolto non tagliato con una sezione trasversale circolare uniforme. Rispetto ai trasformatori tradizionali con nucleo a E-I o a C, può essere circa il 30% più piccolo in volume e il 40% più leggero. Questo design compatto lo rende facile da integrare in dispositivi con vincoli di spazio.

2. Alta Efficienza e Basse Perdite:Grazie al suo nucleo senza giunture realizzato in acciaio al silicio ad alta permeabilità, le perdite nel ferro sono significativamente ridotte. Inoltre, la stretta vicinanza tra gli avvolgimenti e il nucleo riduce la distanza di trasferimento dell'energia, raggiungendo efficienze superiori al 90%. Inoltre, la lunghezza media della spira del filo di rame è più corta, il che riduce ulteriormente le perdite resistive e l'aumento di temperatura.

3. Bassa Induttanza di Dispersione e Forte Soppressione EMI:La struttura senza fessure del nucleo e l'avvolgimento bilanciato si traducono in una perdita di flusso magnetico estremamente bassa. Minimizza efficacemente le interferenze elettromagnetiche (EMI) sui componenti elettronici vicini senza richiedere schermature aggiuntive. Questa caratteristica è particolarmente importante in applicazioni come apparecchiature mediche e strumenti di precisione in cui la purezza del segnale è fondamentale.

4. Basso Rumore e Basso Aumento di Temperatura:Il nucleo non tagliato assorbe lo stress magnetostrittivo e, combinato con materiali a basse perdite, garantisce un funzionamento molto silenzioso. Allo stesso tempo, le minime perdite resistive generano meno calore, portando a un eccellente controllo della temperatura e all'idoneità per un funzionamento continuo a lungo termine.

5. Sicurezza e Ritardanza di Fiamma:Gli avvolgimenti primari e secondari sono fabbricati separatamente utilizzando bobine in PBT, fornendo un isolamento superiore conforme a numerosi standard di sicurezza internazionali. L'uso di materiali ignifughi migliora ulteriormente la resistenza al fuoco del dispositivo.

6. Piccola Corrente di Eccitazione:Un trasformatore di tipo R ben progettato ha una corrente di eccitazione significativamente ridotta, che riduce il consumo di energia a vuoto. Questo lo rende ideale per scenari che richiedono lunghi periodi di alimentazione ma con carichi fluttuanti.

Applicazioni Tipiche

• Elettrodomestici:Utilizzato nei moduli di alimentazione per condizionatori d'aria, frigoriferi, lavatrici e altri elettrodomestici per fornire una conversione di tensione stabile e un funzionamento a basso rumore.
• Sistemi di Illuminazione:Agisce come un trasformatore step-down per l'illuminazione a bassa tensione (ad esempio, illuminazione paesaggistica, vetrine), garantendo un'alimentazione sicura ed efficiente.
• Piccole Apparecchiature Meccaniche:Fornisce alimentazione isolata per i circuiti di controllo in macchine utensili e sistemi di automazione, garantendo sicurezza e stabilità operativa.

Dimensioni Fisiche del Trasformatore
Numero Modello	A	W	X	E	F	G	B	C	T	t	Capacità AV	Peso kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Potenza Nominale		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Tensione di Ingresso		220V/380V
Tensione di Uscita	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Diametro * Altezza mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Interasse Fori mm		45*33		68*48		55*45		70*60		70*60		75*65
Peso kg		0.25		0.4		0.5		0.7		0.9		1
Nota: Tutte le dimensioni sono misurate manualmente; il prodotto reale può variare.

.
