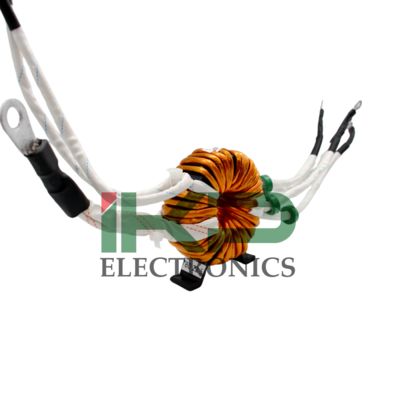

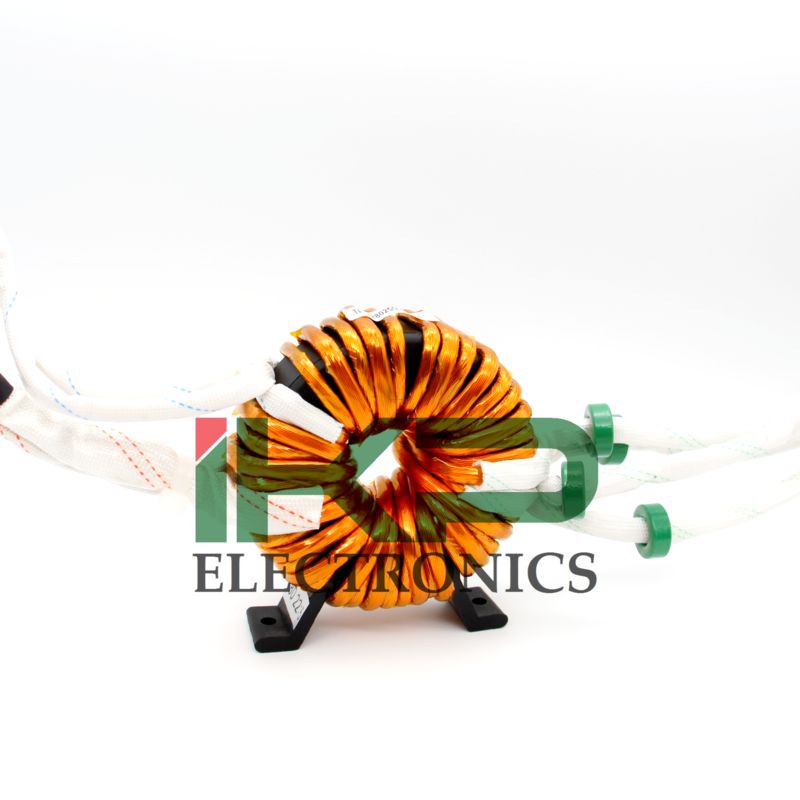

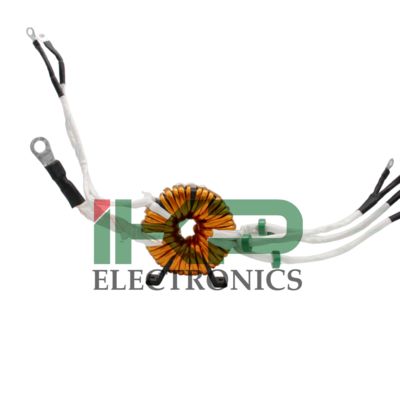

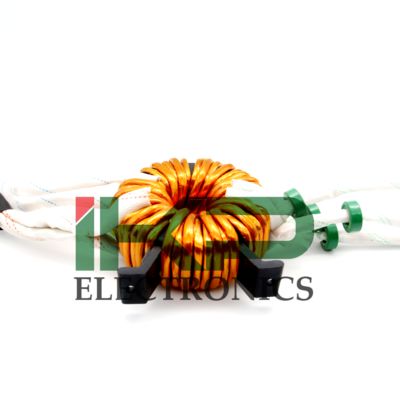

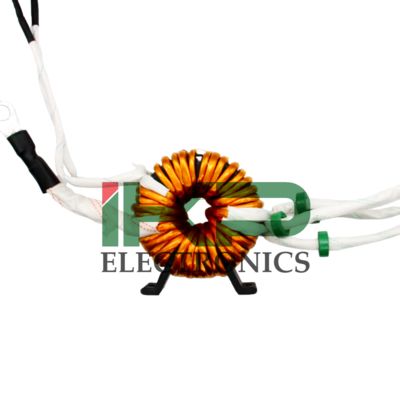

Name: IKP-PTT-104-60-35 Modello 25.9 CM Trasformatore di potenza toroidale a base di lega amorfa magnetica per macchina di saldatura inverter
Brand: IKP Electronics Co., Ltd.
SKU: IKP-PTT-104-60-35
Price: 22.00 USD
Availability: InStock

Casa Prodotti Trasformatori ad alta frequenza

IKP-PTT-104-60-35 Modello 25.9 CM Trasformatore di potenza toroidale a base di lega amorfa magnetica per macchina di saldatura inverter

IKP-PTT-104-60-35 Model 25.9 CM Magnetic Amorphous Alloy Core Toroidal Power Transformer for Inverter Welding Machine

Dettagli:

Luogo di origine:	Cina
Marca:	IKP
Certificazione:	CE/UL/REACH/ROHS
Numero di modello:	IKP-PTT-104-60-35

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	20.00-25.00
Imballaggi particolari:	CARTONE
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base

Modello NO.

Serie IKP-PT100*60*20

Nucleo

Trasformatore in lega amorfa

Metodo di raffreddamento

Trasformatore di tipo secco

Tipo di avvolgimento

Trasformatore a due avvolgimenti

Certificazione

ISO9001-2000, ISO9001, CCC, RoHS

Utilizzo

Trasformatore monofase

Caratteristiche di frequenza

Alta frequenza

Forma del nucleo

Anello

Marchio

OEM

Pacchetto di trasporto

Cartone

Specifiche

T100*60*20

Marchio

IKP

Origine

Cina

Codice HS

85045000

Capacità di produzione

500000/anno

Descrizione del prodotto

IKP-PTT-104-60-35 Modello 25.9 CM Trasformatore di potenza toroidale a base di lega amorfa magnetica per macchina di saldatura inverter

Di solito i trasformatori a impulsi a singolo terminale degli inverter di saldatura ad arco ad alta potenza richiedono nuclei di trasformatore con basse perdite ad alta frequenza, alta Bs e basso Br. quindi il filtro di uscita e l'induttanza immagazzinata di energia richiedono le caratteristiche di alta Bs, basse perdite e permeabilità costante. In questo caso, abbiamo effettuato un trattamento magnetico orizzontale sulla lega nanocristallina per produrre i nuclei del trasformatore con basso Br e permeabilità costante.

IKP ELECTRONICS è un produttore leader di componenti in lega non cristallina e nanocristallina ad alte prestazioni. Il suo nastro ultrasottile nanocristallino ad alte prestazioni, il reattore non cristallino per inverter solari e l'induttanza del filtro di modo comune EMC hanno in particolare un livello tecnico eccezionale e una qualità eccellente, consentendo ai nostri clienti di ottenere vantaggi in settori competitivi chiave.

La politica di gestione di IKP di "qualità prima, credito prima e praticità sottolineata", si è concentrata sullo sviluppo e sulla produzione di prodotti. I requisiti del cliente sono il nostro impulso per fare progressi, la soddisfazione del cliente è il nostro obiettivo. Desideriamo avere la tua attenzione e il tuo supporto, lavoriamo insieme per il nostro reciproco beneficio.

VANTAGGI:
1. Nuovo materiale: il nucleo magnetico in lega nanocristallina ha alta resistività, alta permeabilità magnetica, alta intensità di induzione magnetica di saturazione e alta stabilità termica.
2. Nuovo design: la struttura del nuovo avvolgimento è più compatta e la perdita di energia è molto piccola. L'induttanza di dispersione è solo 2 ~ 20uH, che è un decimo di quella dei trasformatori simili. Pertanto, la progettazione del sistema diventa semplice e conveniente.
3. Dimensioni più piccole e capacità maggiore: ogni grammo di materiale nanocristallino del nuovo trasformatore può eseguire la conversione di potenza da 15W-25W (generalmente solo 8-9W) a una frequenza di 20KHz.
4. Sicurezza, alta efficienza, risparmio energetico: la perdita estremamente bassa rende l'efficienza del trasformatore superiore al 99% e il tasso di continuità del carico raggiunge il 100%. C'è un buon isolamento tra il primario e il secondario e la tensione di tenuta supera i 10.000 volt. Rispetto ai trasformatori tradizionali, i nuovi trasformatori hanno vantaggi e alternative senza pari.

APPLICAZIONE:
I materiali amorfi e nanocristallini possono sostituire i materiali in ferrite. Principali campi di applicazione: alimentatore di ricarica CC ad alta frequenza ad alta potenza in campo aerospaziale e marittimo, alimentatore CC ad alta frequenza ad alta potenza per uso civile e industriale, caricabatterie, saldatrice inverter, alimentatore per galvanica, apparecchiature di ricarica per veicoli elettrici, alimentatore per riscaldamento a induzione ad alta frequenza, alimentatore per spruzzatura ad arco inverter ad alta frequenza, alimentatore per saldatura di tubazioni di riscaldamento, alimentatore per deposizione di scintille elettriche, alimentatore per caricabatterie ad alta potenza, alimentatore switching, alimentatore inverter, alimentatore ininterrotto, ecc.

CAMPIONE E DESCRIZIONE DELL'ORDINE:
Sono richiesti ingresso e uscita;
Requisiti di pressione;
Rame o alluminio;
Dimensioni del prodotto, come diametro, altezza, lunghezza dei cavi;
I campioni sono a pagamento, seguiti nell'ordine;
È meglio avere disegni o campioni di prodotti in natura;
Pagare in anticipo il 50% di deposito, l'altro 50% alla consegna.
Il trasformatore principale dell'inverter deve essere personalizzato in base a requisiti specifici, non esiste un inventario standard. Diversi schemi di progettazione, selezione dei materiali e processi di produzione determinano prezzi finali diversi.

SPECIFICHE DEL PRODOTTO:

Modello	Dimensione del nucleo(mm)					Dimensione base			Sezione trasversale effettiva	Magnetico	Consigliato
									Sezione trasversale effettiva	percorso		potenza
						(mm)			- area sezionale	percorso		potenza	Corrente del saldatore
						(mm)			- area sezionale	lunghezza		P(f=20kHz)	Corrente del saldatore
									S(cm2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A

Nota: la tabella sopra è il modello standard del nucleo; possiamo anche produrre trasformatori con altre specifiche in base alle specifiche del cliente.
