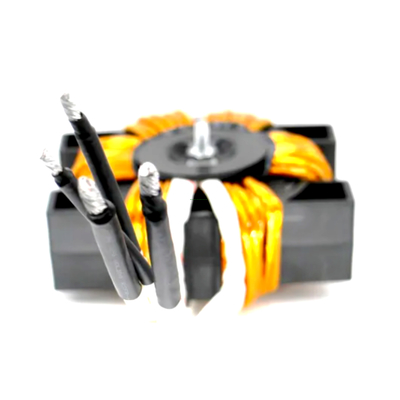

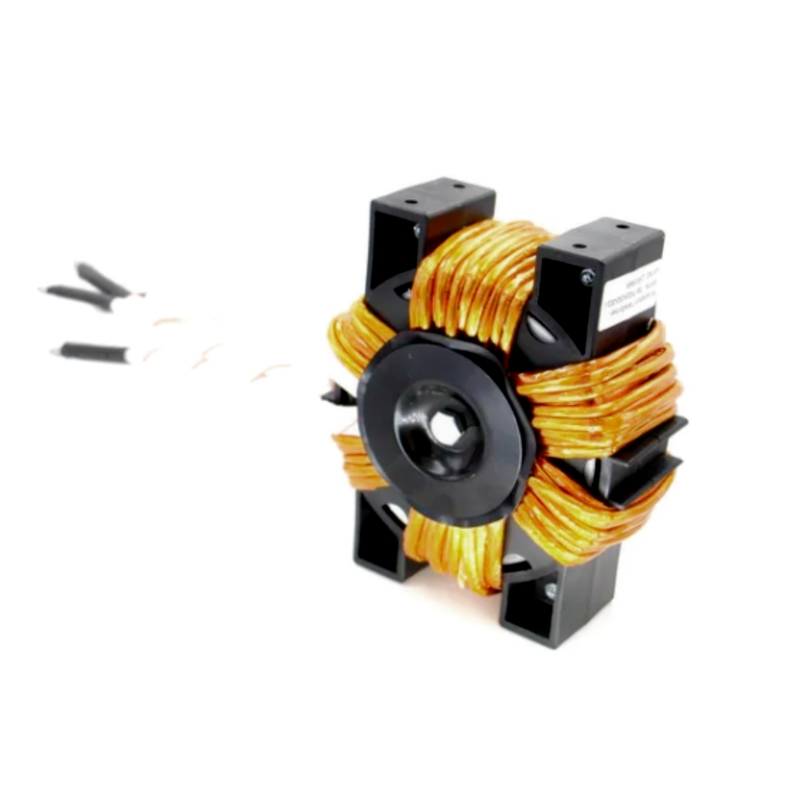

Name: Trasformatore toroidale ad alta frequenza a nucleo amorfo, certificato UL/Ce/RoHS
Brand: IKP Electronics Co., Ltd.
Price: 55.00 USD
Availability: InStock

Casa Prodotti Trasformatori ad alta frequenza

Trasformatore toroidale ad alta frequenza a nucleo amorfo, certificato UL/Ce/RoHS

Amorphous Core High Frequency Toroidal Transformer, UL/Ce/RoHS Certified

Dettagli:

Marca:	IKP

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1000
Prezzo:	52.00-58.00
Imballaggi particolari:	Cartucce
Tempi di consegna:	10-15 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100,000/settimana

Contattaci

Descrizione di prodotto dettagliata

Informazioni di base

Modello NO.

TM-TR105030-001R

Nucleo

Trasformatore in lega amorfa

Metodo di raffreddamento

Trasformatore a secco

Tipo di avvolgimento

Trasformatore multi-avvolgimento

Certificazione

ISO9001

Utilizzo

Trasformatore monofase

Caratteristiche di frequenza

Alta frequenza

Forma del nucleo

Anello

Marchio

OEM/ODM

Pacchetto di trasporto

Cartone

Specifiche

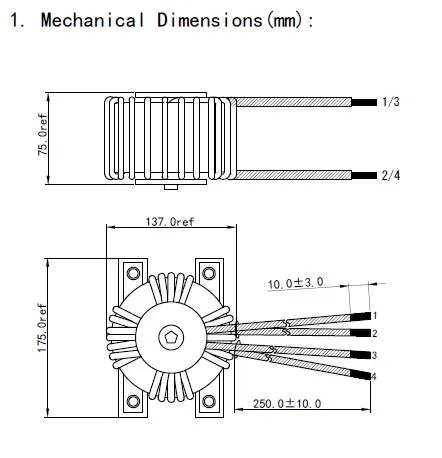

137*75mm

Marchio

IKP

Origine

Cina

Codice HS

8504319000

Capacità di produzione

1000PCS/Giorno

Descrizione del prodotto

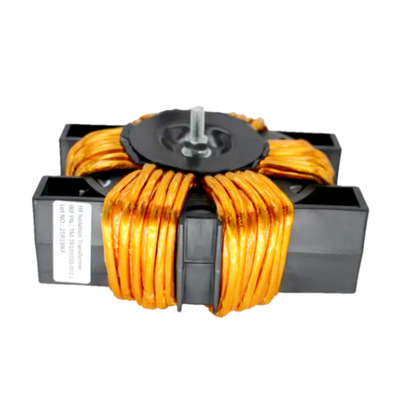

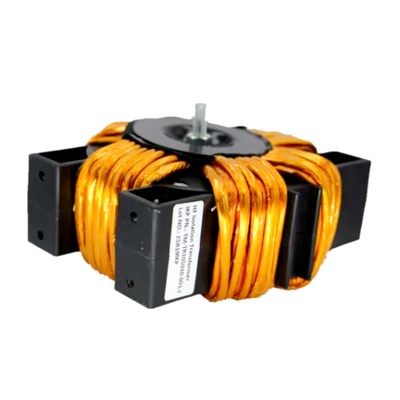

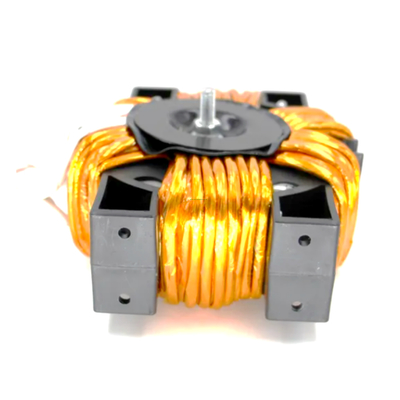

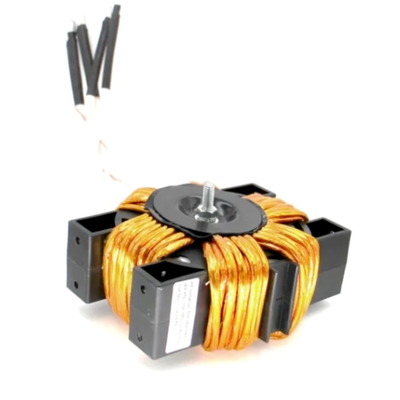

Trasformatore toroidale ad alta frequenza a nucleo amorfo, certificato UL/Ce/RoHS

Di solito i trasformatori a impulsi single-ended degli inverter di saldatura ad arco ad alta potenza richiedono nuclei di trasformatore con basse perdite ad alta frequenza, alta Bs e basso Br. Quindi, il filtro di uscita e l'induttanza immagazzinata di energia richiedono le caratteristiche di alta Bs, basse perdite e permeabilità costante. In questo caso, abbiamo effettuato un trattamento magnetico orizzontale sulla lega nanocristallina per produrre i nuclei del trasformatore con basso Br e permeabilità costante.

IKP ELECTRONICS è un produttore leader di componenti in lega non cristallina e nanocristallina ad alte prestazioni. Il suo nastro ultrasottile nanocristallino ad alte prestazioni, il reattore non cristallino per inverter solari e l'induttanza del filtro di modo comune EMC hanno un livello tecnico eccezionale e una qualità eccellente, consentendo ai nostri clienti di ottenere vantaggi in settori competitivi chiave.

La politica di gestione di IKP di "qualità prima di tutto, credito al primo posto e praticità sottolineata", si concentra sullo sviluppo e la produzione di prodotti. Le esigenze del cliente sono il nostro stimolo per fare progressi, la soddisfazione del cliente è il nostro obiettivo. Desideriamo avere la vostra attenzione e il vostro supporto, lavoriamo insieme per il nostro reciproco beneficio.

VANTAGGI:
1. Nuovo materiale: il nucleo magnetico in lega nanocristallina ha alta resistività, alta permeabilità magnetica, alta intensità di induzione magnetica di saturazione e alta stabilità termica.
2. Nuovo design: la struttura del nuovo avvolgimento è più compatta e la perdita di energia è molto piccola. L'induttanza di dispersione è solo 2 ~ 20uH, che è un decimo di quella dei trasformatori simili. Pertanto, la progettazione del sistema diventa semplice e conveniente.
3. Dimensioni più piccole e capacità maggiore: ogni grammo di materiale nanocristallino del nuovo trasformatore può eseguire la conversione di potenza da 15W-25W (generalmente solo 8-9W) alla frequenza di 20KHz.
4. Sicurezza, alta efficienza, risparmio energetico: la perdita estremamente bassa rende l'efficienza del trasformatore superiore al 99% e il tasso di continuità del carico raggiunge il 100%. C'è un buon isolamento tra il primario e il secondario e la tensione di tenuta supera i 10.000 volt. Rispetto ai trasformatori tradizionali, i nuovi trasformatori hanno vantaggi e alternative senza pari.

APPLICAZIONE:
I materiali amorfi e nanocristallini possono sostituire i materiali in ferrite. Principali campi di applicazione: alimentatore di carica CC ad alta frequenza ad alta potenza in campo aerospaziale e marittimo, alimentatore CC ad alta frequenza ad alta potenza per uso civile e industriale, caricabatterie, saldatrice inverter, alimentatore di elettrodeposizione, apparecchiature di ricarica per veicoli elettrici, alimentatore di riscaldamento a induzione ad alta frequenza, alimentatore a spruzzo ad arco inverter ad alta frequenza, alimentatore di saldatura di tubazioni di riscaldamento, alimentatore di rivestimento per deposizione a scintilla elettrica, alimentatore per caricabatterie ad alta potenza, alimentatore switching, alimentatore inverter, alimentatore ininterrotto, ecc.

CAMPIONE E DESCRIZIONE DELL'ORDINE:
Sono richiesti ingresso e uscita;
Requisiti di pressione;
Rame o alluminio;
Dimensioni del prodotto, come diametro, altezza, lunghezza dei cavi;
I campioni sono a pagamento, seguiti dall'ordine;
È meglio avere disegni o campioni del prodotto in natura;
Pagare in anticipo il 50% di deposito, l'altro 50% alla consegna.
Il trasformatore principale dell'inverter deve essere personalizzato in base a requisiti specifici, non esiste un inventario standard. Diversi schemi di progettazione, selezione dei materiali e processi di produzione determinano prezzi finali diversi.

SPECIFICHE DEL PRODOTTO:

Modello	Dimensione del nucleo (mm)					Dimensione base			Sezione trasversale effettiva	Magnetico	Consigliato
									Sezione trasversale effettiva	percorso		potenza
						(mm)			- area sezionale	percorso		potenza	Corrente del saldatore
						(mm)			- area sezionale	lunghezza		P(f=20kHz)	Corrente del saldatore
									S(cm2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A

Nota: la tabella sopra è il modello standard del nucleo; possiamo anche produrre trasformatori con altre specifiche in base alle specifiche del cliente.
