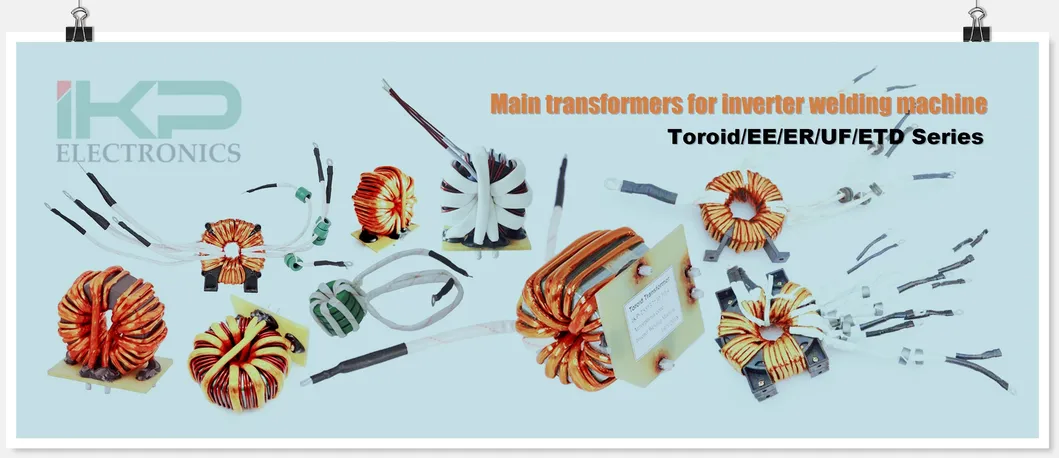

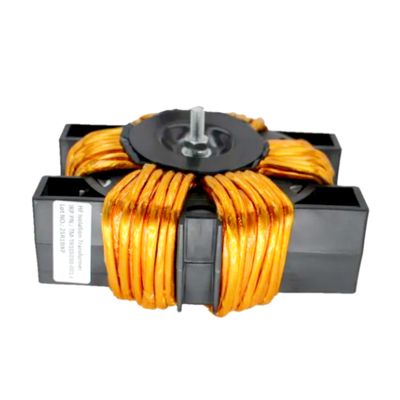

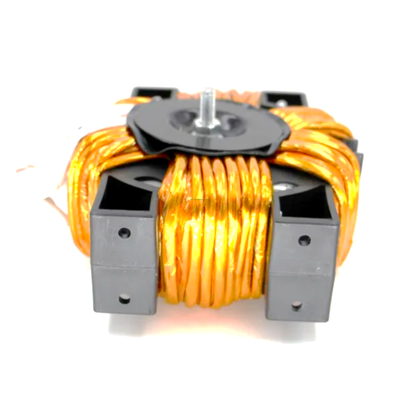

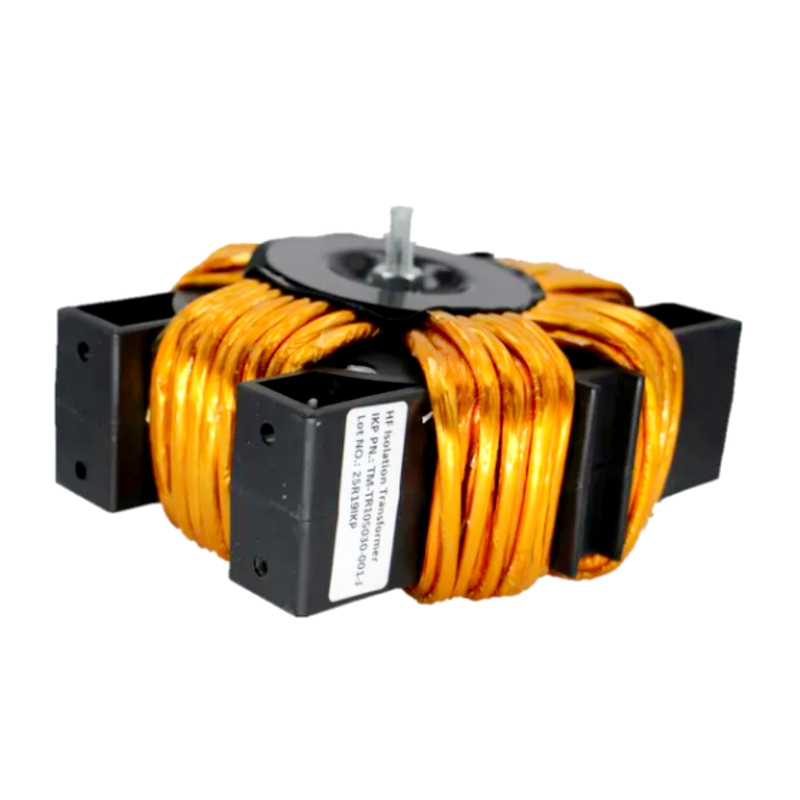

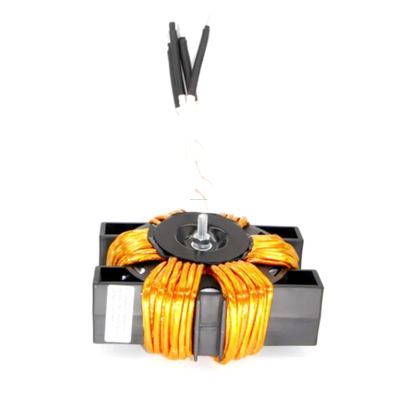

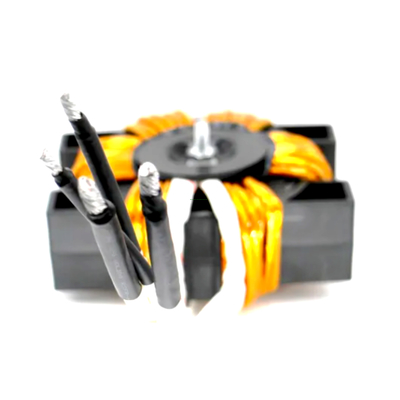

Di solito i trasformatori a impulsi single-ended degli inverter di saldatura ad arco ad alta potenza richiedono nuclei di trasformatore con basse perdite ad alta frequenza, alta Bs e basso Br. Quindi il filtro di uscita e l'induttanza immagazzinata di energia richiedono le caratteristiche di alta Bs, basse perdite e permeabilità costante. In questo caso, abbiamo effettuato un trattamento magnetico orizzontale sulla lega nanocristallina per produrre i nuclei del trasformatore con basso Br e permeabilità costante.
IKP ELECTRONICS è un produttore leader di componenti in lega non cristallina e nanocristallina ad alte prestazioni. Il suo nastro ultrasottile nanocristallino ad alte prestazioni, il reattore non cristallino per inverter solari e l'induttanza del filtro di modo comune EMC hanno in particolare un livello tecnico eccezionale e una qualità eccellente, consentendo ai nostri clienti di ottenere vantaggi in settori competitivi chiave.
La politica di gestione di IKP di "qualità prima di tutto, credito al primo posto e praticità sottolineata", si è concentrata sullo sviluppo e la produzione di prodotti. Le esigenze del cliente sono il nostro stimolo per fare progressi, la soddisfazione del cliente è il nostro obiettivo. Desideriamo avere la vostra attenzione e il vostro supporto, lavoriamo insieme per il nostro reciproco beneficio.
VANTAGGI:
1. Nuovo materiale: il nucleo magnetico in lega nanocristallina ha alta resistività, alta permeabilità magnetica, alta intensità di induzione magnetica di saturazione e alta stabilità termica.
2. Nuovo design: la struttura del nuovo avvolgimento è più compatta e la perdita di energia è molto piccola. L'induttanza di dispersione è solo 2 ~ 20uH, che è un decimo di quella dei trasformatori simili. Pertanto, la progettazione del sistema diventa semplice e conveniente.
3. Dimensioni più piccole e capacità maggiore: ogni grammo di materiale nanocristallino del nuovo trasformatore può eseguire la conversione di potenza da 15W-25W (generalmente solo 8-9W) alla frequenza di 20KHz.
4. Sicurezza, alta efficienza, risparmio energetico: la perdita estremamente bassa rende l'efficienza del trasformatore superiore al 99% e il tasso di continuità del carico raggiunge il 100%. C'è un buon isolamento tra il primario e il secondario e la tensione di tenuta supera i 10.000 volt. Rispetto ai trasformatori tradizionali, i nuovi trasformatori hanno vantaggi e alternative senza pari.
APPLICAZIONE:
I materiali amorfi e nanocristallini possono sostituire i materiali in ferrite. Principali campi di applicazione: alimentatore di carica CC ad alta frequenza ad alta potenza in campo aerospaziale e marittimo, alimentatore CC ad alta frequenza ad alta potenza per uso civile e industriale, caricabatterie, saldatrice inverter, alimentatore di elettrodeposizione, apparecchiature di ricarica per veicoli elettrici, alimentatore di riscaldamento a induzione ad alta frequenza, alimentatore a spruzzo ad arco inverter ad alta frequenza, alimentatore di saldatura di tubazioni di riscaldamento, alimentatore di rivestimento per deposizione a scintilla elettrica, alimentatore per caricabatterie ad alta potenza, alimentatore switching, alimentatore inverter, alimentatore a continuità, ecc.
CAMPIONE E DESCRIZIONE DELL'ORDINE:
Sono richiesti ingresso e uscita;
Requisiti di pressione;
Rame o alluminio;
Dimensioni del prodotto, come diametro, altezza, lunghezza dei cavi;
I campioni sono a pagamento, seguiti nell'ordine;
È meglio avere disegni o campioni del prodotto in natura;
Pagare in anticipo il 50% di deposito, l'altro 50% alla consegna.
Il trasformatore principale dell'inverter deve essere personalizzato in base a requisiti specifici, non esiste un inventario standard. Diversi schemi di progettazione, selezione dei materiali e processi di produzione determinano prezzi finali diversi.

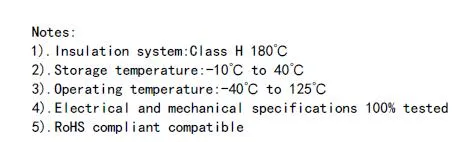

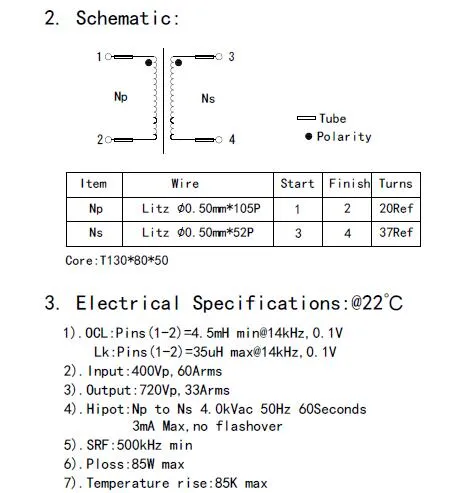

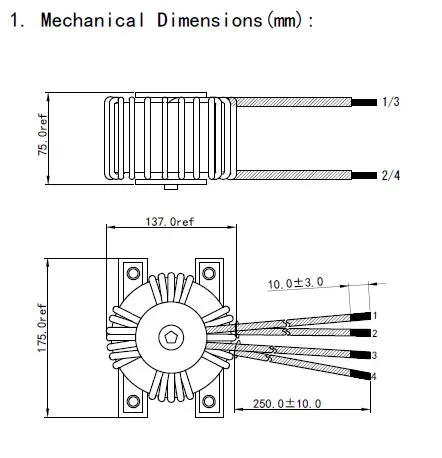

SPECIFICHE DEL PRODOTTO:
| Modello |
Dimensione del nucleo (mm) |
Dimensione base |
Sezione efficace |
Magnetico |
Consigliato |
|
|
| |
|
|
percorso |
|
potenza |
|
|
| (mm) |
- area della sezione |
|
Corrente del saldatore |
|
| |
|
|
|
|
lunghezza |
|
P(f=20kHz) |
|
| |
|
|
|
|
|
|
|
S(cm2) |
|
|
|
| OD |
ID |
H |
|
OD |
ID |
H |
|
|
|
| |
L(cm) |
|
(kw) |
|
|
| IKP-PTT-64-40-20 |
64 |
40 |
20 |
|
|
66 |
37 |
23 |
1.68 |
16.3 |
|
2-4 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -68-43-20 |
68 |
43 |
20 |
|
|
72 |
40 |
24 |
1.75 |
17.4 |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -80-50-25 |
80 |
50 |
25 |
|
|
85 |
44 |
30 |
2.63 |
20.4 |
|
4.5 |
100/120A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -100-60-20 |
100 |
60 |
20 |
105 |
56 |
23 |
2.80 |
25.1 |
|
4-5 |
160/200A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -104-60-30 |
104 |
60 |
30 |
110 |
57 |
35 |
4.38 |
25.9 |
|
|
315A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -104-60-35 |
104 |
60 |
35 |
110 |
57 |
40 |
5.25 |
25.9 |
|
|
400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -105-60-40 |
105 |
60 |
40 |
110 |
57 |
45 |
6.3 |
25.9 |
|
|
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-60-30 |
120 |
60 |
30 |
125 |
57 |
35 |
6.30 |
29.8 |
|
8-15 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-70-30 |
120 |
70 |
30 |
125 |
67 |
35 |
5.25 |
29.8 |
|
6-10 |
315-400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-70-40 |
120 |
70 |
40 |
125 |
68 |
45 |
7.0 |
29.8 |
|
|
500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-80-40 |
130 |
80 |
40 |
136 |
76 |
45 |
7.00 |
33.0 |
|
15-20 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-80-50 |
130 |
80 |
50 |
136 |
76 |
55 |
8.75 |
33.0 |
|
23-25 |
500/630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-90-50 |
130 |
90 |
50 |
136 |
85 |
56 |
7.00 |
34.5 |
|
15-20 |
630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nota: la tabella sopra è il modello standard del nucleo; possiamo anche produrre trasformatori con altre specifiche in base alle specifiche del cliente.
