Caratteristiche:
1. Frequenza di funzionamento: 50~200KHz
2. A basso costo, tutti i modelli sono utilizzati principalmente in campi meno esigenti sul campo di potenza di schermatura elettromagnetica.
3. La frequenza di alimentazione a causa del lavoro, le norme di sicurezza e altri requisiti del diverso livello di temperatura cambieranno.
Specifiche (Unità: mm):
| Tipo |
Struttura della forma |
Dimensione |
Gamma di potenza |
| A |
B |
C |
D |
E |
F |
| EE10 |
Orizzontale |
12.0Max |
10.8±0.5 |
12.4±0.5 |
2.5±0.2 |
2.5±0.3 |
10.5±0.5 |
4W Max |
| EE13 |
15.0Max |
13.5±0.5 |
13.85±0.5 |
2.5±0.2 |
2.5±0.3 |
10.2±0.5 |
6W Max |
| EE16 |
17.5Max |
15.0±0.5 |
13.6±0.5 |
3.5±0.2 |
3.0±0.3 |
11.0±0.5 |
10W Max |
| EE19 |
22.0Max |
112.4±0.5 |
17.4±0.5 |
4.0±0.2 |
3.0±0.3 |
12.5±0.5 |
15W Max |
| EE22 |
24.0Max |
13.0±0.5 |
15.7±0.5 |
4.0±0.2 |
4.8±0.3 |
13.0±0.5 |
20W Max |
| EE25 |
26.5Max |
17.3±0.5 |
19.4±0.5 |
4.0±0.2 |
5.0±0.3 |
14.0±0.5 |
25W Max |
| EE30 |
32.0Max |
22.0±0.5 |
32.0Max |
4.0±0.2 |
5.0±0.3 |
25.0±0.5 |
145W Max |
| EE40 |
34.0Max |
28.6±0.5 |
35.0Max |
4.0±0.2 |
5.0±0.3 |
25.8±0.5 |
350W Max |
| EE42 |
42.0Max |
39.1±0.5 |
45.0Max |
4.0±0.2 |
5.0±0.3 |
37.8±0.5 |
450W Max |
| EE55 |
58.0Max |
56.0±0.5 |
58.0Max |
4.0±0.2 |
5.0±0.3 |
40.0±0.5 |
500W Max |
| Tipo |
Struttura della forma |
Dimensione |
Gamma di potenza |
| A |
B |
C |
D |
E |
F |
| EE8.3 |
Verticale |
10.0Max |
9.5Max |
8.0±0.5 |
2.5±0.2 |
3.3±0.3 |
5.8±0.5 |
3W Max |
| EE10 |
12.0Max |
13.0Max |
10.4±0.5 |
2.5±0.2 |
2.5±0.3 |
5.8±0.5 |
4W Max |
| EE13 |
15.0Max |
14.0Max |
12.2±0.5 |
2.5±0.2 |
2.5±0.3 |
5.8±0.5 |
6W Max |
| EE16 |
17.5Max |
15.0Max |
14.4±0.5 |
3.5±0.2 |
3.8±0.3 |
5.8±0.5 |
10W Max |
| EE19 |
22.0Max |
19.0Max |
15.9±0.5 |
4.0±0.2 |
4.0±0.3 |
5.8±0.5 |
15W Max |
| EE22 |
24.0Max |
20.0Max |
16.5±0.5 |
4.0±0.2 |
4.0±0.3 |
5.8±0.5 |
20W Max |
| EE25 |
26.5Max |
22.0Max |
17.2±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
25W Max |
| EE28 |
30.0Max |
22.0Max |
21.8±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
50W Max |
| EE30 |
32.0Max |
30.0Max |
28.0±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
145W Max |
| EE35 |
37.0Max |
30.0Max |
25.6±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
350W Max |
| EE40 |
42.0Max |
33.0Max |
27.9±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
450W Max |
| EE42 |
46.5Max |
43.0Max |
37.4±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
500W Max |
| EE55 |
57.0Max |
58.0Max |
42.0±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
650W Max |

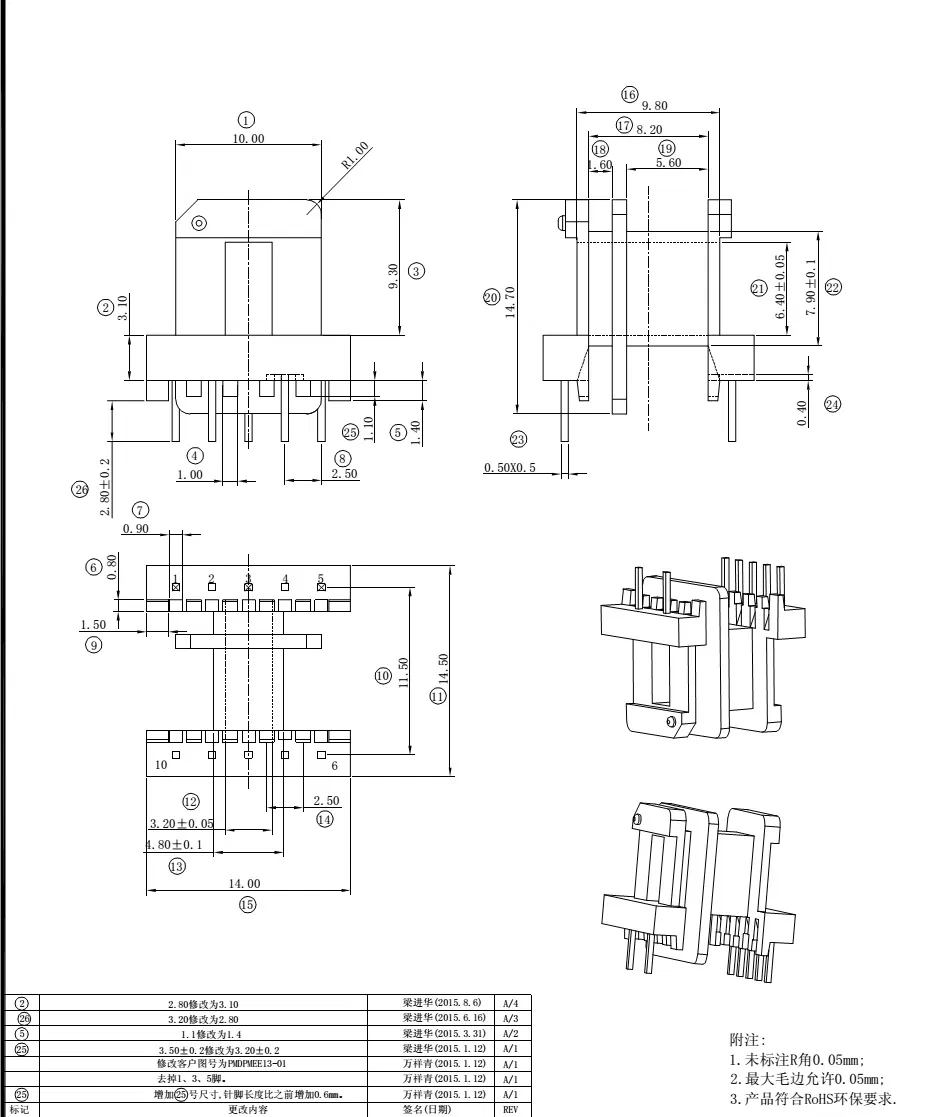

Nota: I precedenti sono stili di scheletro comuni; accettiamo i requisiti dei clienti ODM o OEM. Benvenuti i vostri disegni o campioni.
Prestazioni elettriche:
1. Frequenza di funzionamento: 20kHz-500KHz
2. Potenza in uscita: da 30 a 80 W
3. Temperatura di esercizio: -40 ºCto +125 ºC
4. Temperatura di stoccaggio: -25 ºCto +85 ºC
Applicazioni:
Elettrodomestici, alimentatori switching, apparecchiature di comunicazione, apparecchiature mediche, apparecchiature di produzione, CCTV, computer, apparecchiature di illuminazione.
Promemoria:
1. Informazioni sui CAMPIONI. Si prega di fornire specifiche specifiche o materiale di esempio, valuteremo i vostri prodotti, progetteremo e produrremo campioni.
2. Informazioni sui PREZZI. I trasformatori sono prodotti personalizzati, a causa dei diversi materiali e del design, anche se lo stesso modello, il prezzo non è lo stesso. Il prezzo dipende anche dalla complessità dei parametri e dalla quantità degli ordini.
3. Informazioni sulla SPEDIZIONE. Campioni in 3-5 giorni; produzione di massa in 7-15 giorni.
5. Imballaggio, logistica, in base alle esigenze specifiche dei contratti di acquisto e vendita.
6. Contattaci ora per maggiori dettagli:
Linee dirette aziendali: + 86-551-63748663 63745886
