Casa ProdottiNuclei in ferrite per magneti

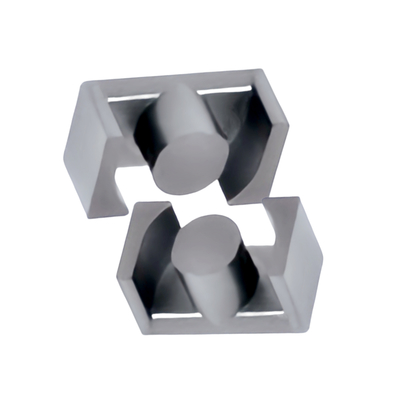

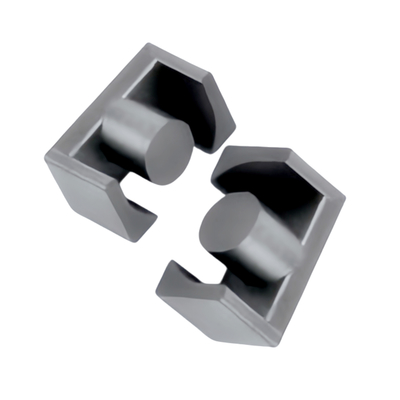

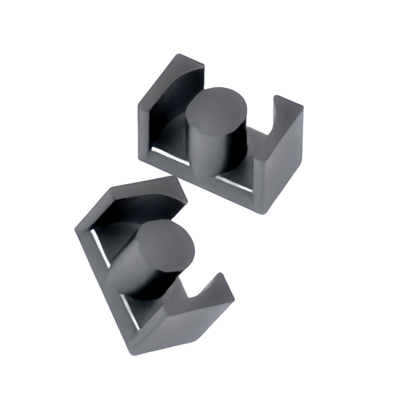

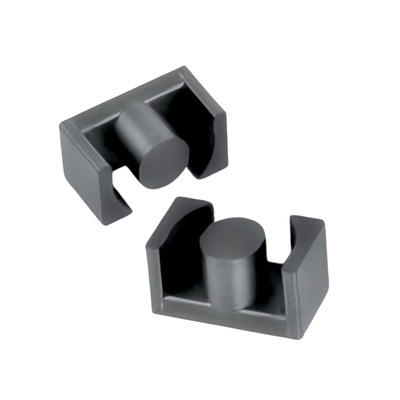

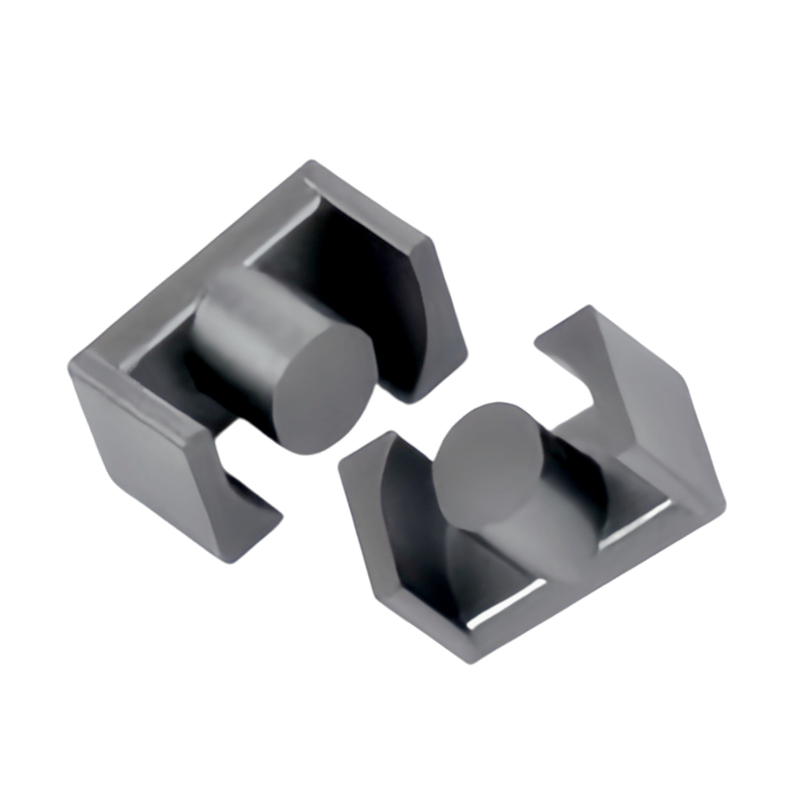

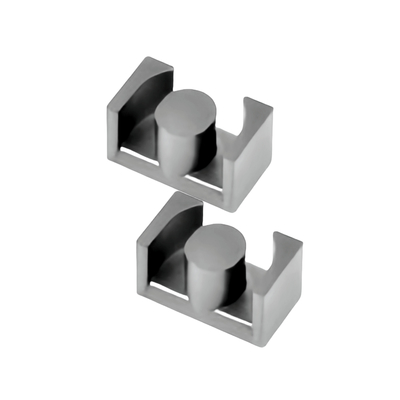

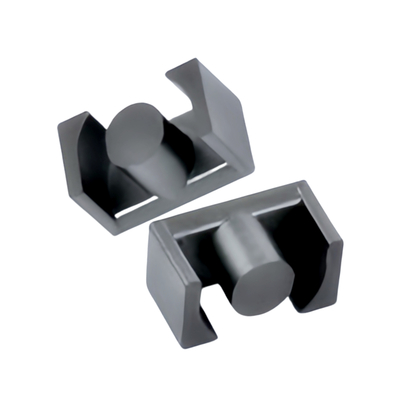

Tipo di nucleo di lega FeSiAl Serie ER302012 Parametri nucleo di trasformatore in acciaio al silicio

Tipo di nucleo di lega FeSiAl Serie ER302012 Parametri nucleo di trasformatore in acciaio al silicio

    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type ER302012 Series Parameters Silicon Steel Transformer Core

    Dettagli:

    Luogo di origine: Cina
    Marca: IKP
    Certificazione: CE/UL/REACH/ROHS
    Numero di modello: ER302012

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1000
    Prezzo: 0.008-0.23
    Imballaggi particolari: cartone
    Tempi di consegna: 10-15 giorni
    Termini di pagamento: L/C, T/T
    Capacità di alimentazione: 100,000/settimana
    Contattaci
    Descrizione di prodotto dettagliata

    Vantaggi

    1. Alta permeabilità magnetica

      Mantenere un'elevata permeabilità magnetica in condizioni di alta frequenza, che lo rende adatto per circuiti ad alta frequenza.Sia la permeabilità iniziale (μi) che la permeabilità massima (μm) sono elevate, migliorando efficacemente le prestazioni di induttanza.

    2. Basse perdite

      Minore perdita di corrente eddy e perdita di isteresi ad alte frequenze, ideale per applicazioni ad alta frequenza.Riduce le perdite di energia e migliora l'efficienza dei dispositivi ad alta frequenza come le sorgenti di alimentazione.

    3. Buone caratteristiche di frequenza

      Mantiene caratteristiche di induttanza stabili su un ampio intervallo di frequenza (ad esempio, 1kHz ~ 1MHz).

    4. Caratteristiche eccellenti del bias DC

      Declinazione minima dell'induttanza sotto campi di bias DC, che lo rende adatto per applicazioni che richiedono DC sovrapposto.

    5. Resistenza alle alte temperature e affidabilità

      Funzionamento su un ampio intervallo di temperature (in genere -40°C~125°C), adatto ad ambienti difficili.

    6. Buona trasformabilità

      Può essere fabbricato in forme complesse per induttori, come i nuclei toroidali o a forma di E. Facile da integrare con le schede di circuito, adatto per la produzione automatizzata.

    Campi di applicazione

    1. Fornitori di alimentazione di commutazione (SMPS)

      Utilizzato in trasformatori ad alta frequenza, induttori PFC e induttori di filtraggio di uscita per migliorare l'efficienza e la stabilità dell'energia.Specialmente adatti per applicazioni ad alta frequenza (50kHz~1MHz) e ad alta potenza.

    2. Invertitori e convertitori

      Applicato negli inverter solari, nei driver dei motori e in altri dispositivi per filtri e induttori di stoccaggio dell'energia.

    3. Convertitori di corrente continua

      Utilizzato per induttori di stoccaggio dell'energia e induttori di filtraggio, che supportano una conversione efficiente dell'energia.

    4. Filtri EMI

      Utilizzato ai terminali di ingresso/uscita di potenza per sopprimere le interferenze elettromagnetiche e proteggere la stabilità del circuito.

    5. Equipaggiamento di comunicazione

      Utilizzato in componenti quali bobine di strangolazione e palloni per l'elaborazione del segnale ad alta frequenza.

    6. Elettronica automobilistica

      Adatto per caricabatterie di bordo, convertitori DC-DC e sistemi di gestione delle batterie (BMS).

    7. Sistemi di energia rinnovabile

      Utilizzato nell'energia eolica, nei sistemi fotovoltaici e in altri sistemi di energia rinnovabile per induttori negli inverter e nei dispositivi di stoccaggio dell'energia.

    8. Elettronica di consumo

      Applicato in moduli di ricarica rapida per smartphone, adattatori di alimentazione per laptop, ecc., per soddisfare le richieste di miniaturizzazione e di alta efficienza.

    9. Automazione industriale

      Utilizzato in componenti induttori ad alta frequenza per servo drive, controllori PLC e altre apparecchiature.

                                                              Tipo di nucleo di lega FeSiAl Serie ER302012 Parametri nucleo di trasformatore in acciaio al silicio                                        Tipo di nucleo di lega FeSiAl Serie ER302012 Parametri nucleo di trasformatore in acciaio al silicio

    Tipo Dimensione ((mm)
    A B C D E F G
    ER231409-060-XXX 23.3±0.3 13.9±0.2 8.7±0.2 9.0±0.2 19.4±0.3 6.2±0.3 15.1±0.3
    ER272307-060-XXX 26.4±0.4 220,6±0.3 6.7±0.2 12.4±0.2 22.4±0.3 3.55±0.3 15.3±0.3
    ER302008-060-XXX 30.0±0.4 20.0±0.3 7.5±0.2 12.0±0.2 250,6±0.3 4.2±0.3 150,6±0.3
    ER302012-060-XXX 30.0±0.4 20.0±0.3 11.8±0.2 12.0±0.2 250,6±0.3 8.5±0.3 150,6±0.3

    AL Valore e parametri effettivi dei core ER

    Tipo

    Le

    (mm)

    A

    (mm)2)

    Ve

    (mm)3)

    		 AL ((nH/N)2)
    20 40 60
    ER231409-060-XXX 49.95 63.62 3463 42 64 96
    ER272307-060-XXX 44.40 120.76 5203 89 137 205
    ER302008-060-XXX 49.73 113.10 6393 74 114 171
    ER302012-060-XXX 66.65 113.10 8514 55 85 128
