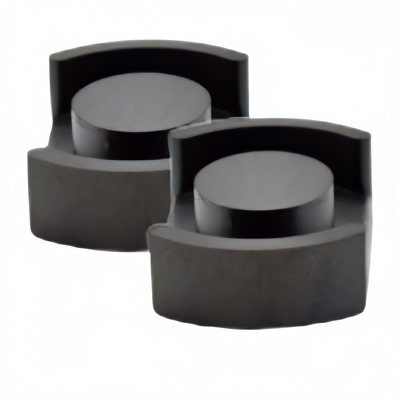

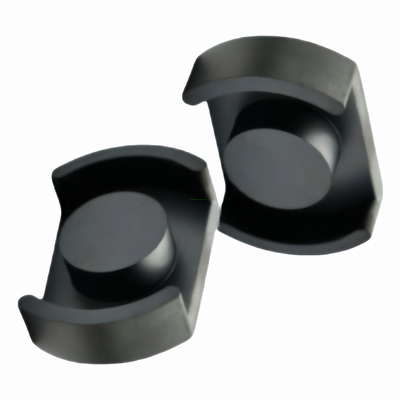

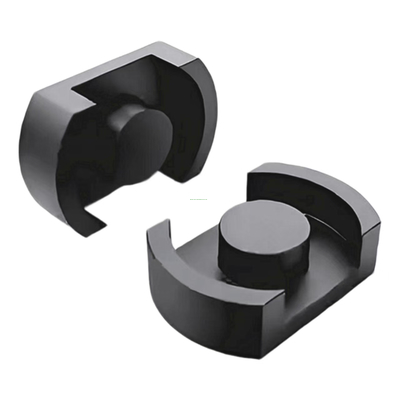

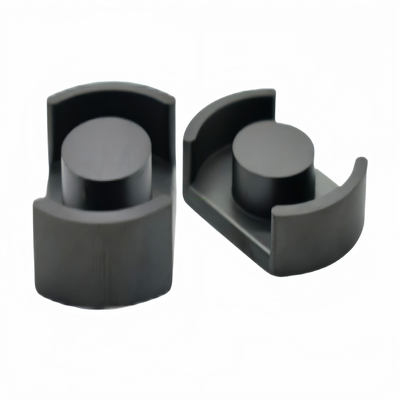

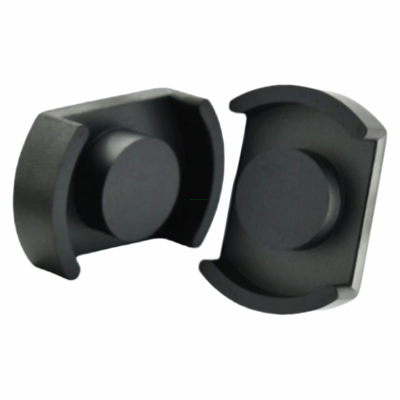

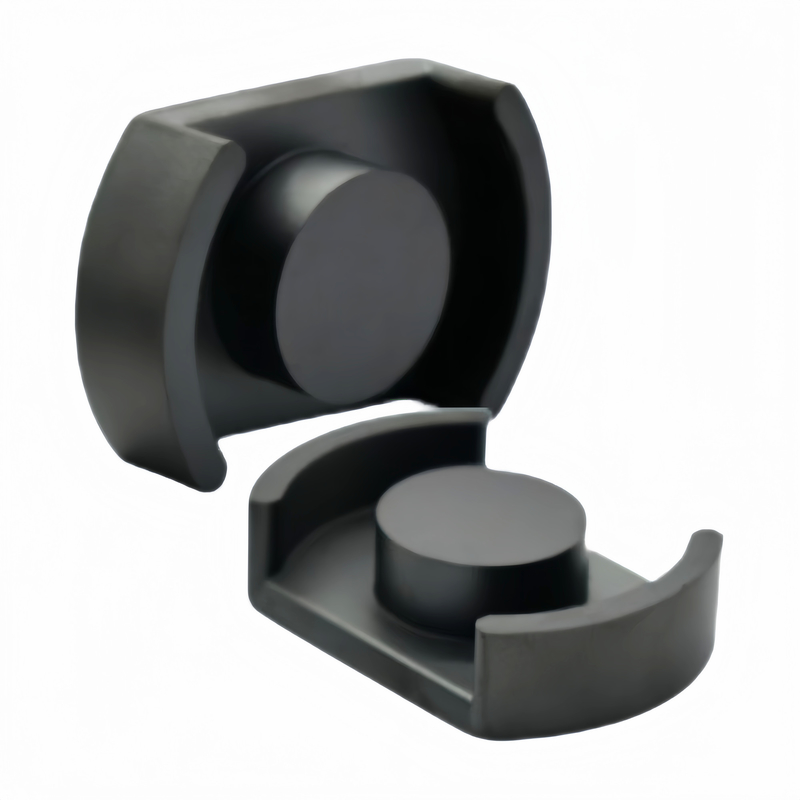

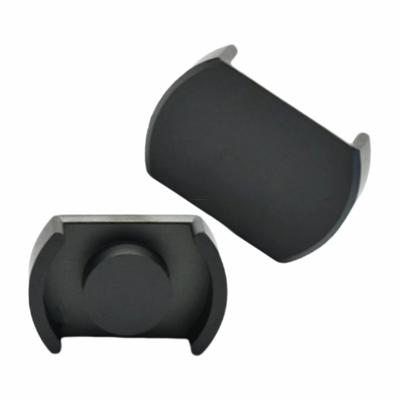

DS(POT)3216 Nucleo di ferrite Mn-Zn PC40 Nucleo di potenza

DS(POT)3216 Nucleo di ferrite Mn-Zn PC40 Nucleo di potenza

    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core
    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core
    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core
    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core
    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core
    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core
    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core
    • DS(POT)3216 Mn-Zn Ferrite Core PC40 Power Core

    Dettagli:

    Luogo di origine: Cina
    Marca: IKP
    Certificazione: CE/UL/REACH/ROHS
    Numero di modello: DS ((POT) 3216

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1000
    Prezzo: 0.02-0.1
    Imballaggi particolari: cartone
    Tempi di consegna: 10-15 giorni
    Termini di pagamento: L/C, T/T
    Capacità di alimentazione: 100,000/settimana
    Contattaci
    Descrizione di prodotto dettagliata

    Vantaggi

    1. Alta permeabilità magnetica: può convertire efficacemente l'efficienza di conversione tra energia elettrica ed energia magnetica, garantendo un'efficiente conversione di energia elettromagnetica in condizioni di bassa azione del campo magnetico.

    2. Basso grado di coercibilità: sotto l'azione di un campo magnetico esterno, può ottenere rapidamente il processo di magnetizzazione e demagnetizzazione.

    3. Alta intensità di induzione magnetica: può raggiungere una grande intensità di induzione magnetica in un piccolo volume.

    4. Buona stabilità a temperatura: ha una buona stabilità a temperatura e può mantenere prestazioni magnetiche stabili in un ampio intervallo di temperatura.

    5. Struttura compatta: È facile da installare e usare ed è adatto per la disposizione di vari dispositivi elettronici.

    6. Vantaggio di costo: il costo delle materie prime è relativamente basso, il processo di produzione è relativamente semplice, il prezzo è più conveniente e può soddisfare le esigenze di produzione su larga scala.

    Campi di applicazione

    1. prodotti elettronici: utilizzato in trasformatori, induttori, filtri e altri componenti per ottenere funzioni di conversione e filtraggio dell'energia.

    2. apparecchiature di comunicazione: utilizzato in trasformatori ad alta frequenza, filtri e altri componenti per ottenere funzioni di amplificazione e filtraggio del segnale.

    3. elettronica di potenza: utilizzato in trasformatori, induttori e altri componenti per ottenere funzioni di trasmissione e conversione di potenza.

    4. Settore delle energie rinnovabili: utilizzato in trasformatori, induttori e altri componenti di apparecchiature di generazione di energia solare, eolica e di altro tipo per ottenere funzioni di conversione e stoccaggio dell'energia.

                 DS(POT)3216 Nucleo di ferrite Mn-Zn PC40 Nucleo di potenza                DS(POT)3216 Nucleo di ferrite Mn-Zn PC40 Nucleo di potenza

    Fig.1 Fig.2

    Specificità Figura Dimensione ((mm) Parametro effettivo Il coefficiente di induzione AL ((nH/N2) Peso
    A B C D E1 E2 F C
    (mm)-1)    		 A
    e(mm2)    		 Le
    (mm)    		 Ve
    (mm)3)    		 BP44 BP95 (grammi/coppia)
    DS ((POT) 2816 1 28.0±0.50 8.10±0.20 19.00±0.40 11.10±0.20 22.20 minuti 15.40 minuti 5.20±0.20 0.38 107.00 41.60 4451.20 5200±25% 6800±25% 27.80
    DS ((POT) 3012 1 30.0±0.60 6.00±0.20 20.30±0.40 13.30±0.20 25.00min 18.20 minuti 3.20±0.20 0.29 122.10 36.00 4395.60 6500±25% 9000±25% 26.10
    DS ((POT) 3016 1 30.0±0.60 8.10±0.20 20.30±0.40 13.30±0.20 25.00min 18.20 minuti 5.30±0.20 0.36 122.50 43.60 5341.00 6000±25% 7800±25% 32.40
    DS ((POT) 3019 1 30.0±0.60 9.55±0.20 20.30±0.40 13.30±0.20 25.00min 18.20 minuti 6.75±0.20 0.40 122.70 48.90 6000.03 5700±25% 7200±25% 35.70
    DS ((POT) 3030-1 1 30.0±0.60 15.00±0.20 20.30±0.40 13.30±0.20 25.00min 18.20 minuti 12.2±0.20 0.55 126.60 69.36 8781.00 4000±25% 5300±25% 49.60
    DS ((POT) 3216 1 31.8±0.50 8.50±0.20 20.20±0.40 13.30±0.20 26.30 minuti 19.30 minuti 5.50±0.20 0.36 128.30 46.01 5903.08 5500±25% 6800±25% 35.30
    DS ((POT) 3312 1 33.3±0.50 6.10±0.15 23.70±0.40 13.50±0.20 26.30 minuti 18.50 minuti 3.25±0.20 0.25 147.00 36.95 5430.10 7000±25% 9800±25% 35.00
    DS ((POT) 3313 1 33.3±0.50 6.50±0.15 23.70±0.40 13.50±0.20 26.30 minuti 18.50 minuti 3.75±0.20 0.26 147.40 38.20 5630.68 6500±25% 8200±25% 36.85
    DS ((POT) 3316 1 33.3±0.50 8.50±0.15 23.70±0.40 13.50±0.20 26.80±0.4 18.50 minuti 5.70±0.20 0.30 148.40 44.50 6603.80 6000±25% 7800±25% 42.10
    DS ((POT) 3319 1 33.2±0.50 9.55±0.15 23.70±0.40 13.50±0.20 26.80±0.4 18.50 minuti 6.75±0.20 0.35 147.40 51.40 7576.36 5800±25% 7200±25% 45.70
    DS ((POT) 3414 1 34.0±0.50 7.15±0.20 23.70±0.40 13.50±0.20 27.00min 19.60 minuti 4.35±0.20 0.28 147.00 41.55 6107.40 6500±25% 8500±25% 38.00
    DS ((POT) 3419 1 34.0±0.50 9.50±0.20 23.70±0.40 13.50±0.20 27.00min 19.60 minuti 6.60±0.20 0.35 147.40 52.00 7664.80 5500±25% 7200±25% 44.80
    DS ((POT) 3719 2 37.0±0.60 9.60±0.20 27.50±0.45 15.40±0.25 30.70±0.5 20.0±0.5 6.30±0.20 0.28 189.00 52.50 9922.50 10000±25% 12000±25% 56.80
    DS ((POT) 4020 1 39.8±0.50 10.10±0.20 28.30±0.35 16.0±0.25 32.70 minuti 20.00min 6.50±0.20 0.27 208.00 55.80 11606.4 7800±25% 9200±25% 69.30
    DS ((POT) 4027 1 39.8±0.50 13.75±0.20 28.30±0.35 16.0±0.25 32.70 minuti 20.00min 10.15±0.20 0.33 208.00 69.20 14393.6 6500±25% 7800±25% 83.80
    DS ((POT) 4027-1 1 39.8±0.50 13.75±0.20 28.30±0.35 16.0±0.25 33.00min 23.00min 10.15±0.20 0.34 205.20 69.60 14282.0 6500±25% 7800±25% 83.90

    Nota:

    Le condizioni di prova per il valore AL sono: 1KHz, 0,3V e 10T

    Le specifiche di cui sopra sono le specifiche standard della nostra azienda e possono essere progettate in base alle esigenze speciali dei clienti.
