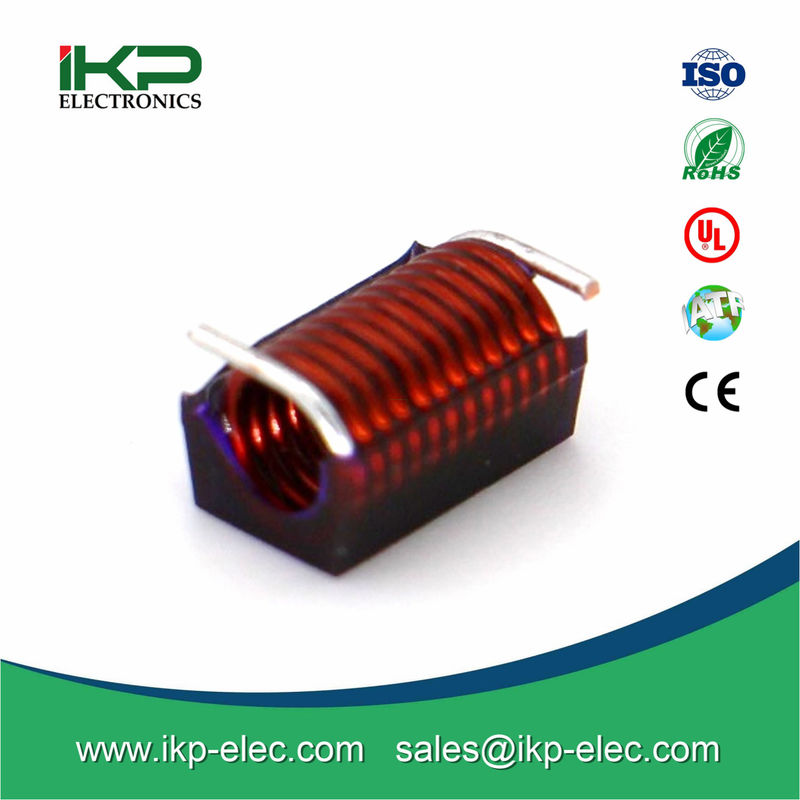

SMD Flat Top Air Core Choke Coils / Induttori
SMD Flat Top Air Core Choke è la scelta migliore per sostituire la tradizionale bobina a molla, particolarmente adatta per i prodotti terminali ad alta frequenza.Ha una induttanza stabile e la fluttuazione di induttanza è molto piccolaAnche le bobine di grado nH possono essere mantenute entro un intervallo di tolleranza del 5%.
IKP può fornire servizi di progettazione personalizzati e requisiti di tolleranza più rigorosi, inclusi diversi valori di induttanza e Q.Può abbinarsi perfettamente con circuiti ad alta frequenza ed è la scelta migliore per la selezione di prodotti di fascia alta.
Le caratteristiche:
• Valore Q elevato, frequenza elevata
• Alta frequenza di risonanza
• Buona struttura e facile utilizzo
• Conformi alla normativa RoHS e privi di alogeni
• Il più piccolo può essere di 1,8 mm * 1,4 mm * 1,4 mm
• Confezione: nastro e bobina
• SMT Imballaggio automatico
• Accettare le specifiche specifiche del cliente
Applicazioni:
Amplificatore di potenza, modulo di antenna, oscillatore, rete mobile (GSM, CDMA, PDC, ecc.), sintonizzatore TV digitale, apparecchiature di comunicazione ad alta frequenza, apparecchiature wireless e Bluetooth.
Parametri di prestazione fisica ed elettrica:
| Parte n. |
Induttanza
(nH)
|
Fattore qualità
Minore
|
Frequenza di prova.
(mHz)
|
SRF
(MHz) MIN
|
DCR
(mΩ) MAX
|
T |
Corrente nominale
(A) MAX
|
| SFAC-0403-2N5K |
2.5 |
145 |
150 |
12500 (ref) |
1.1 |
1 |
4.0 |
| SFAC-0403-5N0K |
5.0 |
140 |
150 |
6500 (ref) |
1.8 |
2 |
4.0 |
| SFAC-0403-8N0J |
8.0 |
140 |
150 |
5000 (ref) |
2.6 |
3 |
4.0 |
| SFAC-0403-12N5J |
12.5 |
137 |
150 |
3300 (ref) |
3.4 |
4 |
4.0 |
| SFAC-0403-18N5J |
18.5 |
132 |
150 |
2500 (ref) |
3.9 |
5 |
4.0 |
| SFAC-0504-22NJ |
22 |
100 |
150 |
3200 (ref) |
4.2 |
4 |
3.0 |
| SFAC-0504-27NJ |
27 |
100 |
150 |
2700 (ref) |
4.0 |
5 |
3.5 |
| SFAC-0504-33NJ |
33 |
100 |
150 |
2500 (ref) |
4.8 |
5 |
3.0 |
| SFAC-0504-39NJ |
39 |
100 |
150 |
2100 |
4.4 |
6 |
3.0 |
| SFAC-0504-47NJ |
47 |
100 |
150 |
2100 |
5.6 |
6 |
3.0 |
| SFAC-0504-56NJ |
56 |
100 |
150 |
1500 |
6.2 |
7 |
3.0 |
| SFAC-0504-68NJ |
68 |
100 |
150 |
1500 |
8.2 |
7 |
2.5 |
| SFAC-0504-82NJ |
82 |
100 |
150 |
1300 |
9.4 |
8 |
2.5 |
| SFAC-0504-R10J |
100 |
100 |
150 |
1200 |
12.3 |
9 |
1.7 |
| SFAC-0504-R12J |
120 |
100 |
150 |
1100 |
17.3 |
9 |
1.5 |
| SFAC-0703-17N5J |
17.5 |
100 |
150 |
2200 |
4.5 |
6 |
4.0 |
| SFAC-0703-22NJ |
22.0 |
102 |
150 |
2100 |
5.2 |
7 |
4.0 |
| SFAC-0703-28NJ |
28.0 |
105 |
150 |
1800 |
6.0 |
8 |
4.0 |
| SFAC-0703-33N5J |
35.5 |
112 |
150 |
1500 |
6.8 |
9 |
4.0 |
| SFAC-0703-43NJ |
43.0 |
106 |
150 |
1200 |
7.9 |
10 |
4.0 |
| SFAC-1006-90NJ |
90 |
95 |
50 |
1140 |
15.0 |
9 |
3.5 |
| SFAC-1006-R111J |
111 |
87 |
50 |
1020 |
15.0 |
10 |
3.5 |
| SFAC-1006-R130J |
130 |
87 |
50 |
900 |
20.0 |
11 |
3.0 |
| SFAC-1006-R169J |
169 |
95 |
50 |
875 |
25.0 |
12 |
3.0 |
| SFAC-1006-R206J |
206 |
95 |
50 |
800 |
30.0 |
13 |
3.0 |
| SFAC-1006-R222J |
222 |
92 |
50 |
730 |
35.0 |
14 |
3.0 |
| SFAC-1006-R246J |
246 |
95 |
50 |
685 |
35.0 |
15 |
3.0 |
| SFAC-1006-R307J |
307 |
95 |
50 |
660 |
35.0 |
16 |
3.0 |
| SFAC-1006-R380J |
380 |
95 |
50 |
590 |
50.0 |
17 |
2.5 |
| SFAC-1006-R422J |
422 |
95 |
50 |
540 |
60.0 |
18 |
2.5 |
| SFAC-1006-R491J |
491 |
95 |
50 |
535 |
65.0 |
19 |
2.0 |
| SFAC-1006-R538J |
538 |
87 |
50 |
490 |
90.0 |
20 |
2.0 |
