Casa ProdottiStruscio della linea di alimentazione a filo piatto

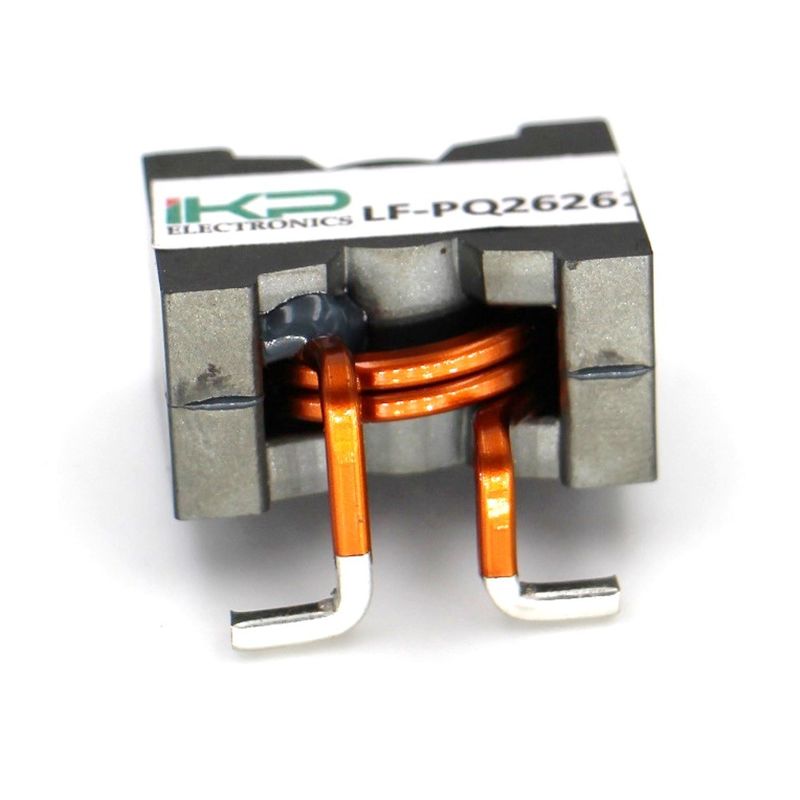

Tipo PQ Spirale di strascico di filo piatto ad alta corrente personalizzata con prezzi di fabbrica

Tipo PQ Spirale di strascico di filo piatto ad alta corrente personalizzata con prezzi di fabbrica

    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices

    Dettagli:

    Luogo di origine: Cina
    Marca: IKP
    Certificazione: UL/CE/RoHS/REACH
    Numero di modello: LF-PQ261200-1R5R-2

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 100
    Prezzo: CNY+0.55~0.95+PIECES
    Imballaggi particolari: Blister + cartone + vassoio
    Tempi di consegna: 5-10 giorni lavorativi
    Termini di pagamento: T/T, Western Union, MoneyGram, D/P, D/A, L/C
    Capacità di alimentazione: giorno 10000+pieces+per
    Contattaci
    Descrizione di prodotto dettagliata
    Materiale: nucleo di ferrite morbida spirale: Cavo piano
    tipo: Protezione 2612/14

    Le linee piane sono ideali per applicazioni ad alta potenza.



    Il filo piatto ha un'eccellente dissipazione del calore ed è adatto per applicazioni di induzione ad alta potenza e alta densità.



    L'avvolgimento a filo piatto consente di ottenere un DCR molto basso, un circuito magnetico chiuso, un rumore di buzz ultra basso.



    Il filo piatto può disperdere uniformemente il campo elettrico, ridurre al minimo la capacità parassitaria, ottenere il miglior effetto EMI e risolvere completamente il problema della compatibilità elettromagnetica.



    Le caratteristiche:

    •Tasse centrale: PQ2012/2014/2016/2614/2915/2918

    •Abbiamo un filo piatto avvolgente, protetto magneticamente

    •Resistenza a corrente continua inferiore (DCR)

    •Maggiore resistenza AC (perdita dell'effetto pelle)

    •Alta corrente di saturazione

    •Un'ulteriore saldatura per una maggiore stabilità meccanica

    •Compatibile con la RoHS e privo di alogene



    Tipo PQ Spirale di strascico di filo piatto ad alta corrente personalizzata con prezzi di fabbrica



    Tipo PQ Spirale di strascico di filo piatto ad alta corrente personalizzata con prezzi di fabbrica

    PARTE N.O. A B C ((MAX) D ((MAX) E ((MIN) F G
    PQ2012 20.5±0.4 14.0±0.3 22.5 12.0 2.0 3.5±0.2 5.0±0.2
    PQ2014 20.5±0.4 14.0±0.3 22.5 14.5 2.0 3.5±0.2 5.0±0.2
    PQ2016 20.5±0.4 14.0±0.3 22.5 16.5 2.0 3.5±0.2 5.0±0.2
    PQ2614 27.5±0.5 19.5±0.5 27.9 16.0 3.8 3.8±0.2 60,6±0.5
    PQ2915 27.5±0.5 19.5±0.5 27.9 15.4 3.8 3.8±0.2 60,6±0.5
    PQ2918 27.5±0.5 19.5±0.5 27.9 17.8 3.8 3.8±0.2 60,6±0.5


    Parte

    Numero

    Corrente nominale

    (A) MAX

    Induttanza

    (uH) MIN

    DCR

    (mΩ) MAX
    PQ2614-1R0L > 100 1.0 1.2
    PQ2614-1R5L > 100 1.5 1.6
    PQ2614-2R2H > 100 2.2 1.9
    PQ2614-2R2L 84.0 2.2 1.6
    PQ2614-3R3H 66.9 3.3 1.9
    PQ2614-3R3L 54.0 3.3 1.6
    PQ2614-4R7H 48.0 4.7 1.9
    PQ2614-4R7L 36.9 4.7 1.6
    PQ2614-6R8H 34.5 6.8 1.9
    PQ2614-6R8L 26.0 6.8 1.6
    PQ2614-100H 21.5 10 1.9
    PQ2614-100L 16.2 10 1.6
    PQ2614-150H 14.0 15 1.9
    PQ2614-150L 9.8 15 1.6
    PQ2614-220H 8.6 22 1.9
    PQ2614-220L 6.0 22 1.6
    PQ2614-330H 5.1 33 1.9
    PQ2614-330L 2.6 33 1.6





    Tipo PQ Spirale di strascico di filo piatto ad alta corrente personalizzata con prezzi di fabbrica
